Dante protokolü, modern ses sistemlerinde dijital ses sinyallerini taşımak ve yönetmek için kullanılan en güçlü ve esnek teknolojilerden biridir. Büyük konserlerden otel ve konferans merkezlerine, stüdyo ve yayın tesislerinden kurumsal AV projelerine kadar pek çok alanda Dante protokolü ses ağları artık standart hâline gelmiş durumda. Bu yazıda, Dante protokolü nedir, AES50 ve Ultranet gibi diğer dijital ses protokollerinden farkları nelerdir, hangi ürün gruplarında karşımıza çıkar ve MusicLightMarket üzerinden hangi cihazlarla bu teknolojileri kullanabilirsiniz, hepsini adım adım ve anlaşılır bir dille inceleyeceksiniz.

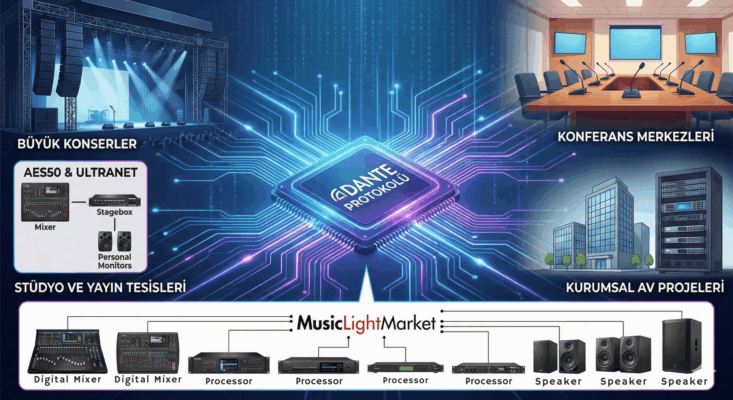

Dante protokolü ile dijital ses ağı topolojisi ve ses yönlendirme şeması

Dante Protokolü ve Dijital Ses Protokolleri Neden Önemli?

Klasik analog ses sistemlerinde, her kanal için ayrı kablo çekmek gerekir:
her mikrofon için bir XLR, sahne ile FOH (front of house) arasında onlarca kanallı ağır multicore kablolar,
uzun mesafelerde gürültü ve sinyal kaybı riskleri… Organizasyon büyüdükçe kablo karmaşası, kurulum süresi ve hata olasılığı da artar.

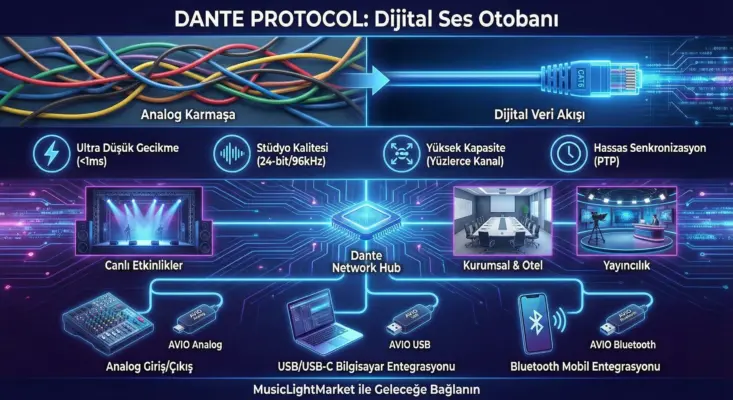

Dante protokolü ve diğer dijital ses protokolleri, aynı kablo üzerinden çok kanallı, senkron ve düşük gecikmeli
ses taşımayı mümkün kılar. Böylece:

  • Onlarca hatta yüzlerce kanal, tek bir CAT5e/CAT6 kablo üzerinden taşınabilir,
  • Uzun mesafede gürültü ve sinyal kaybı minimuma iner,
  • Routing (yönlendirme) fiziksel patch panel yerine yazılım üzerinden yapılır,
  • Sistemler daha esnek, ölçeklenebilir ve geleceğe dönük hâle gelir.

Günümüzde profesyonel sistemlerde karşımıza çıkan temel dijital ses protokol aileleri:

  • Nokta-nokta dijital arayüzler: AES/EBU (AES3), S/PDIF, ADAT, MADI
  • Ağ tabanlı (Audio over IP) protokoller: Dante protokolü, AES67, AVB/TSN, Ravenna, SoundGrid
  • Üreticiye özel çözümler: AES50 (uygulama şekliyle), Ultranet vb.

Şimdi bu dijital dünya içinde özellikle Dante protokolü ses ağı konseptini merkeze alarak,
AES50 ve Ultranet ile birlikte nasıl kullanıldığını yakından inceleyelim.

Dante Protokolü Nedir?

Dante protokolü (Digital Audio Network Through Ethernet), Audinate tarafından geliştirilmiş, standart IP ağ altyapısı üzerinden çok kanallı dijital ses taşımaya yarayan bir Audio over IP (AoIP) teknolojisidir. Kısaca, Dante protokolü ses ağları sayesinde analog multicore’lar yerini CAT5e/CAT6 kablolarla çalışan, yazılım kontrollü dijital ses network’lerine bırakmaktadır.

Dante Protokolü Ses Ağlarının Temel Özellikleri

  • Taşıma altyapısı: 100 Mbit veya 1 Gbit Ethernet (CAT5e/CAT6 bakır ya da fiber)
  • Ses formatı: Genellikle 24-bit PCM, 44.1 / 48 / 96 kHz örnekleme
  • Kapasite: Cihaza göre yüzlerce giriş/çıkış kanalı (ör. 64×64, 128×128)
  • Gecikme: Milisaniyenin altında, ayarlanabilir ve deterministik latency
  • Saat (clock) yönetimi: IEEE 1588 PTP ile hassas zaman senkronizasyonu
  • Yönlendirme: Dante Controller yazılımı ile kanal bazında patch (giriş/çıkış eşleştirme) yapılır

Dante protokolü ses ağları IP tabanlı olduğundan, ağ topolojisinde switch’ler, VLAN’lar ve hatta router’lar kullanarak
büyük, bölümlenmiş ve yönetilebilir ses network’leri tasarlamak mümkündür.
Örneğin bir kongre merkezinde farklı salonlar, kayıt odası ve yayın odası, tek bir Dante ses ağı üzerinde birleşebilir.

Dante Protokolü Hangi Alanlarda Kullanılır?

  • Konser ve turne ses sistemleri
  • Oteller, AV ve konferans merkezleri
  • Konferans ve simultane tercüme sistemleri
  • Radyo-TV yayın stüdyoları
  • Çok amaçlı kurumsal toplantı ve eğitim alanları

Bir projede Dante protokolü kullanmak için, mikser, stagebox, amplifikatör, DSP veya konferans işlemcisi üzerinde
Dante portu bulunması ya da isteğe bağlı Dante kartı takılabilmesi gerekir.
MusicLightMarket üzerinde bu amaçla kullanabileceğiniz bazı Dante uyumlu ürünler:

Audinate AVIO (ADP) Adaptörleri ile Mevcut Cihazları Dante Ağına Taşımak

Dante tabanlı bir ses altyapısı kurarken en büyük soru işaretlerinden biri şudur:
“Peki elimdeki analog mikser, mevcut aktif hoparlör, USB arabirim ya da Bluetooth kaynakları Dante protokolü ses ağına nasıl bağlayacağım?”
İşte burada Audinate AVIO (ADP) adaptörleri devreye girer.

Audinate AVIO ADP serisi, mevcut analog ve dijital cihazlarınızı, karmaşık konfigürasyon gerektirmeden Dante protokolü ile çalışan bir ses ağına dönüştüren kompakt dönüştürücülerden oluşur. Temel mantık çok basittir:

  • Bir ucunda Dante (RJ45 / Ethernet),
  • Diğer ucunda analog giriş, analog çıkış, USB/USB-C veya Bluetooth gibi “klasik” ses bağlantıları bulunur.

MusicLightMarket üzerinde bulabileceğiniz başlıca Audinate AVIO ADP modelleri şunlardır:

Tüm Audinate ürünlerine topluca göz atmak için Audinate marka sayfasını ziyaret edebilir, projenize en uygun AVIO ADP adaptörlerini Dante protokolü ses ağları ile birlikte planlayabilirsiniz.

AVIO adaptörlerinin en büyük avantajı; mevcut analog sistemleri tamamen değiştirmeden,
kademeli olarak Dante protokolü tabanlı yeni nesil altyapıya taşıyabilmenizdir.
Bugün sadece birkaç giriş/çıkış noktasını AVIO ile Dante ağına alabilir, ilerleyen dönemde mikser ve stagebox’ları da
Dante uyumlu modellere yükselterek sisteminizi büyütebilirsiniz.

Daha teknik detaylar ve resmi dokümanlar için, üreticinin sayfasındaki

Audinate – Meet Dante sayfasını ziyaret ederek Dante protokolü mimarisi ve ağ tasarım rehberlerini inceleyebilirsiniz.

AES50 Protokolü Nedir?

AES50, Audio Engineering Society tarafından tanımlanmış,
özellikle canlı ses sistemlerinde mikser ile stagebox arasındaki bağlantıda kullanılan yüksek kanallı ve düşük gecikmeli bir dijital ses protokolüdür.
Pratikte AES50, Midas, Behringer ve Klark Teknik ürünlerinde sıklıkla karşımıza çıkar ve çoğu zaman
Dante protokolünün omurga olduğu sistemlerde sahne bağlantısını üstlenir.

AES50 fiziksel katmanda CAT5 kablo kullansa da, Dante protokolü ses ağları gibi IP seviyesinde çalışmaz;
daha çok “dijital multicore / dijital snake” mantığında, point-to-point (nokta-nokta) bir bağlantı sağlar.

AES50’nin Başlıca Özellikleri

  • Bağlantı yapısı: CAT5 kablo ile konsol ↔ stagebox arasında doğrudan bağlantı
  • Kapasite: Tipik uygulamalarda 48 kHz’de 48 giriş + 48 çıkış kanal
  • Gecikme: Çok düşük ve sabit latency – canlı sahneler için ideal
  • Topoloji: FOH mikser ↔ sahne stagebox veya daisy-chain yapısı; genellikle switch kullanılmaz

Özetle AES50, analog multicore’un yerini alan hafif, temiz ve güvenilir bir “dijital sahne yılanı” gibidir.
Dante protokolü ile kurulan daha geniş ses ağlarının aksine, AES50 daha çok FOH–sahne hattına odaklanır.

Midas & Behringer Ürünleriyle AES50 Kullanımı

MusicLightMarket üzerinde AES50 tabanlı pek çok çözüm bulabilirsiniz:

Daha fazla AES50 uyumlu stagebox için

Stage Box – IDR kategorisine bakarak Midas DL16, DL32, Behringer S16 ve S32 gibi farklı seçenekleri karşılaştırabilirsiniz.

Ultranet Nedir?

Ultranet, Music Tribe ekosistemi (Behringer, Midas, Turbosound vb.) için geliştirilmiş,
özellikle kişisel monitör sistemleri ve hoparlörler arasında 16 kanallı dijital ses dağıtımı yapan üreticiye özel bir protokoldür.
Ultranet de CAT5e kablo kullanır; ancak amacı, Dante protokolü ses ağları gibi geniş tesisleri bağlamaktan çok,
sahnede müzisyenlere pratik ve temiz bir monitör hattı sağlamaktır.

Ultranet Nerede Kullanılır?

  • Sahne üzerindeki kişisel monitör mikserlerinde (örneğin Behringer Powerplay serisi),
  • Ultranet girişli Turbosound aktif hoparlörlerde,
  • AES50 ile FOH’tan sahneye taşınan sinyallerin, sahne üzerinde son dağıtım halkasında.

Örneğin:

  • Behringer S32 Digital Snake

    üzerinde hem AES50 giriş/çıkış hem de Ultranet çıkışı bulunur.
    FOH’taki X32/M32 gibi mikserlerinizden gelen monitör mikslerini,
    sahnede Ultranet üzerinden kişisel monitörlere veya uyumlu hoparlörlere dağıtabilirsiniz.

Ultranet hattından gelen sesin kulaklıklar veya kulak içi monitörlerle paylaşılması için kulaklık amplifikatörleri de önemlidir.
Bu noktada

Kulaklık Preamfi kategorisindeki

Behringer HA8000 V2 8 Kanal Kulaklık Amfisi veya

Behringer Powerplay P2 gibi çözümler,
her müzisyenin kendi kulaklık seviyesini rahatça ayarlayabilmesini sağlar.

Dante Protokolü, AES50 ve Ultranet: Temel Farklar

Dante protokolü AES50 ve Ultranet dijital ses protokolleri karşılaştırma grafiği

Her üç protokol de dijital ses iletir; fakat Dante protokolü, AES50 ve Ultranet farklı ihtiyaçlara göre tasarlanmıştır.
Aşağıdaki tabloda kısa bir özet görebilirsiniz:

Özellik Dante Protokolü AES50 Ultranet
Çalışma Katmanı IP tabanlı Audio over IP (Layer-3) Fiziksel seviye, point-to-point dijital ses Üreticiye özel, CAT5 dijital dağıtım
Kanal Kapasitesi Cihaza göre yüzlerce kanal (ör. 64×64, 128×128) Tipik olarak 48×48 kanal Sabitte 16 kanal
Topoloji Switch’li ağ, VLAN, çok odalı yapı Mikser ↔ Stagebox, daisy-chain Yıldız veya zincir, sahne monitör hattı
Tipik Kullanım AV altyapısı, büyük tesis ses ağı Canlı ses, FOH–sahne arası dijital snake Kişisel monitör ve hoparlör beslemesi

Güncel sistemlerde bu üç protokolü aynı projede birlikte görmek çok yaygındır. Örneğin:

  • Sahne ↔ FOH: AES50 (Midas DL32 veya Behringer S32 ile),
  • Sahne üzeri kişisel monitör sistemi: Ultranet,
  • Salonlar arası dağıtım, kayıt odası ve yayın bağlantıları: Dante protokolü ses ağı.

Bu tür hibrit yapıları kurarken, Cat5 bağlantılar için kaliteli kablolar da kritik hâle gelir.
Örneğin

Klark Teknik NCAT5E50M Ethernet Kabloları,
AES50 ve Dante protokolü bağlantılarında sahne ortamına uygun, güvenilir bir çözümdür.

Diğer Temel Dijital Ses Protokolleri

AES67 – Audio over IP Dünyasının Ortak Dili

AES67, farklı Audio over IP sistemlerinin (Dante, Ravenna, Livewire, Q-LAN vb.) birbiriyle konuşabilmesi için tanımlanmış
bir uyumluluk standardıdır. Tek başına bir ürün değil, bir “çerçeve” olarak düşünülmelidir.
Bazı Dante protokolü tabanlı cihazlar AES67 moduna alınarak diğer AoIP sistemleriyle ses alışverişi yapabilir.

AVB/TSN

AVB (Audio Video Bridging) / TSN (Time-Sensitive Networking), Ethernet üzerinde gerçek zamanlı ses ve video trafiği için
zamana duyarlı ağ genişlemeleridir. Bazı yayın, otomotiv ve kurumsal AV projelerinde tercih edilir; ancak
Dante protokolü ses ağları kadar yaygın değildir ve AVB uyumlu switch gerektirir.

AES/EBU, S/PDIF, ADAT ve MADI

  • AES/EBU (AES3): XLR üzerinden 2 kanallı dijital ses; pek çok profesyonel ses kartı ve işlemcide standardır.
  • S/PDIF: Koaksiyel (RCA) veya optik üzerinden 2 kanallı dijital ses; çoğunlukla hi-fi ve ev sinema sistemlerinde görülür.
  • ADAT: TOSLINK optik kablo üzerinden 8 kanal 48 kHz (SMUX ile 96 kHz’te 4 kanal) taşır;
    özellikle ses kartı ↔ preamp arasında kullanılır.
  • MADI: Koaksiyel veya fiber üzerinden 64 kanal dijital ses; büyük broadcast ve canlı prodüksiyon sistemlerinde uzun mesafe çözümüdür.

Bu dijital bağlantıları destekleyen ses kartlarını

Ses Kartları kategorisinde inceleyerek stüdyo ihtiyaçlarınıza uygun modeli seçebilirsiniz.

Dante Protokolü ile Farklı Proje Senaryoları

Canlı Konser ve Turne Sistemleri

  • Sahne ↔ FOH: AES50 (örneğin Midas DL32 veya Behringer S32 ile),
  • Sahne monitörleri: Ultranet + kulaklık preampları,
  • Kayıt ve yayın: Dante protokolü kartlı mikser veya ses kartı üzerinden kayıt odası ve yayın araçlarına çıkış.

Dijital mikser ve stagebox çözümleri için:

kategorilerini birlikte değerlendirerek, Dante ve AES50 destekli modellerle kendi canlı ses altyapınızı kolayca kurgulayabilirsiniz.
AVIO adaptörleri ile de ihtiyaç duyduğunuz ekstra analog veya USB giriş/çıkış noktalarını esnek bir şekilde Dante ağına ekleyebilirsiniz.

Otel, AV ve Konferans Merkezleri

  • Salonlar ve kontrol odası arasında dağıtım: Dante protokolü ses ağı,
  • Konferans sistemleri ve merkezi matris: Dante genişleme modülleri ve AVIO adaptörleri.

Örneğin

Fonestar SCD-640DT Dante Modülü,
mevcut dijital konferans sisteminizi Dante protokolü ile çalışan bir ses ağına bağlayarak;
farklı salon ve odalara esnek ses dağıtımı yapmanıza olanak tanır.
Toplantı odalarındaki dizüstü bilgisayarları ise

Audinate ADP-USBC-AU-2X2 veya

ADP-USB-AU-2X2 ile doğrudan Dante ağına dahil edebilirsiniz.

Stüdyo ve Kayıt Ortamları

Küçük stüdyolarda çoğu zaman USB ses kartları ve ADAT/AES/EBU bağlantıları yeterlidir;
ancak birden fazla kayıt odası ve control room’un olduğu büyük tesislerde
Dante protokolü ses ağları stüdyo esnekliğini çok ciddi ölçüde artırır.
Farklı odalardaki mikrofon preamp’leri, monitör kontrol üniteleri ve kayıt sistemleri tek bir Dante ağı üzerinde birleşebilir.

Elinizdeki analog preamp veya outboard cihazları

Audinate ADP-DAI-AU-2X0 gibi AVIO adaptörlerle Dante’ye taşıyabilir,
stüdyo bilgisayarlarını ise

ADP-USB-AU-2X2 veya

ADP-USBC-AU-2X2 ile doğrudan Dante ağına bağlayarak tam entegre bir kayıt altyapısı oluşturabilirsiniz.

Stüdyo ses kartı ve monitör ihtiyaçlarınız için

Ses Kartları
ve
Stüdyo Referans Monitörleri
kategorilerini inceleyerek dijital giriş/çıkış tipleri açısından uyumlu bir sistem kurabilirsiniz.

Sonuç: Dante Protokolü ile Geleceğe Hazır Ses Ağları Kurmak

Bu rehberde odak kelimemiz olan Dante protokolü üzerinden modern dijital ses dünyasının temel yapı taşlarını inceledik.
Özetle:

  • Dante protokolü IP tabanlı, çok kanallı ve esnek bir Audio over IP çözümüdür.
  • AES50 özellikle Midas ve Behringer ekosisteminde FOH–sahne arasında dijital snake olarak kullanılır.
  • Ultranet sahne üzerindeki kişisel monitör ve hoparlörler için 16 kanallı pratik bir dağıtım hattı sunar.
  • Audinate AVIO (ADP) adaptörleri ise mevcut analog, USB, USB-C ve Bluetooth cihazlarınızı
    Dante protokolü ses ağları ile zahmetsizce entegre etmenizi sağlar.

Doğru planlandığında bu üç protokol, tek bir projede birbirini tamamlayacak şekilde birlikte çalışabilir:
sahnede AES50 ve Ultranet, tesisin genelinde ise Dante protokolü ses ağı omurga rolünü üstlenir.
AVIO adaptörleri de bu yapının “esnek bağlantı noktaları” olarak sistemi geleceğe hazır ve büyümeye açık hâle getirir.

Böyle bir yapı:

  • Kablo karmaşasını azaltır,
  • Kurulum ve söküm sürelerini kısaltır,
  • Sinyal kalitesi ve güvenilirliği artırır,
  • İleride büyüyebilen, güncellenebilir bir altyapı sağlar.

Tüm bu teknolojiler için ihtiyacınız olan mikser, stagebox, Dante kartı, AVIO adaptörleri, kulaklık preamfisi, ses kartı ve bağlantı kablolarını
tek çatı altında MusicLightMarket üzerinden inceleyebilir, projeleriniz için en uygun dijital ses protokolünü uzman ekibinizle birlikte planlayabilirsiniz.
