100Volt Hat Sistemi Rehberi:
Oca
Çok katlı bir okul, geniş bir hastane koridoru ya da açık otopark… Bu tip projelerde hedef aynıdır:
her noktada net anons ve stabil fon müziği.
Üstelik bunu yüzlerce metre kablo ve onlarca hoparlörle sağlamak gerekir.
Bu yüzden 100V hat sistemi rehberi, “kurulum kolaylığı” arayan herkesin el kitabına dönüşür.
✔ Watt hesabı • hızlı proje
✔ Zone kontrol • bölgesel anons
✔ Bakım dostu • ölçeklenebilir
Bu rehber size ne kazandırır?
- 100V hat sisteminde doğru güç (Watt) hesabını hızlıca yaparsınız.
- Zone (bölge) mantığıyla “kime, nereden, ne zaman” anonsu net kurgularsınız.
- Kablolama ve tap seçimiyle sahada sorun çıkarmayan kurulum planlarsınız.
- MusicLightMarket kategorileri üzerinden doğru ürün tipine daha çabuk gidersiniz.
100V hat sistemi nedir, neden tercih edilir?
Standart ev tipi ses sistemleri genellikle 4–8 Ohm düşük empedansla çalışır.
Ne var ki mesafe uzadıkça kablo direnci yükselir; bunun sonucunda güç kaybı ve seviye düşümü başlar.
Üstelik çok sayıda hoparlörü paralel bağlamak empedansı tehlikeli seviyelere indirir ve ampliyi zorlar.
İşte bu noktada 100V hat sistemi devreye girer.
Mantık basittir: voltaj yükselir, akım düşer; dolayısıyla uzun mesafede kayıp azalır.
Ayrıca empedans matematiği yerine watt hesabı yaparsınız.
Bu yaklaşımı “constant-voltage (70V/100V) speaker system” mantığıyla da sıkça görürsünüz.
1) Uzun mesafe
İnce kabloda bile (doğru projeyle) geniş alana yayılabilirsiniz.
2) Kolay ölçekleme
Yeni hoparlör eklerken çoğu zaman watt toplamını güncellersiniz.
3) Zone kontrol
Kat/alan bazlı anonsu daha planlı yönetirsiniz.
Bununla birlikte 100V hat, her projede tek çözüm değildir.
Örneğin kısa mesafede “yüksek kaliteli müzik” odaklı uygulamalarda düşük empedans daha doğru olabilir.
Yine de geniş alan anons işlerinde 100V yaklaşımı çoğu zaman en pratik yoldur.

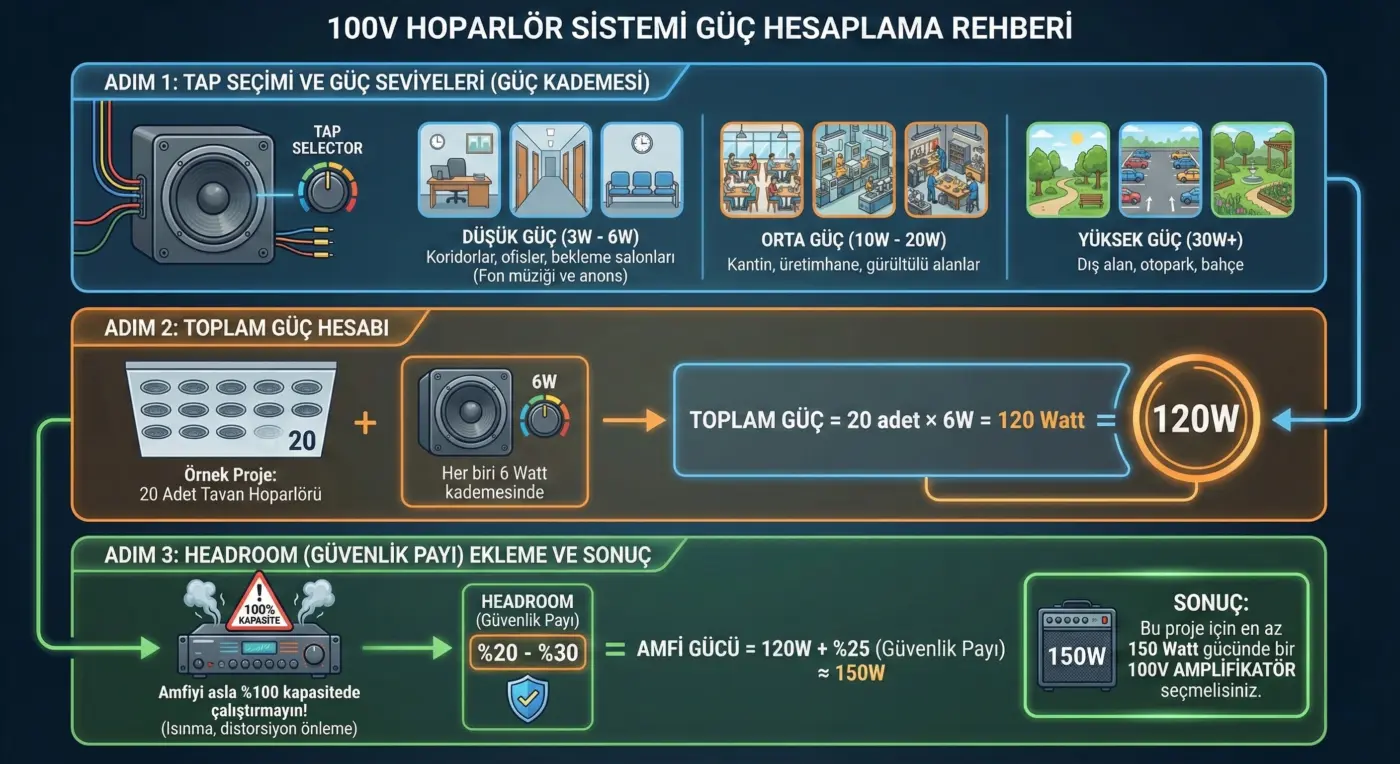

Trafolu hoparlör watt hesabı: adım adım
100V sistemin kalbi şudur: hoparlörleri “kaç Ohm” diye değil, “kaç Watt tüketecek” diye planlarsınız.
Çünkü trafolu hoparlörlerde tap (kademe) seçimi yaparsınız.
Böylece aynı hoparlörü 3W / 6W / 10W gibi farklı güçlerde çalıştırabilirsiniz.
Hızlı yönlendirme:
- Koridor / BGM: çoğu projede 3W–6W iyi başlar.
- Gürültülü alan: genellikle 10W+ daha mantıklıdır.
- Dış alan: yönlendirme + IP koruma + doğru tap birlikte düşünülür.
Adım 1: Her hoparlör için tap (W) seçin
İlk olarak alanın gürültü seviyesini düşünün.
Ardından “daha yüksek ses” yerine “daha homojen dağılım” hedefleyin.
Sonuç olarak tap seçimini doğru yaparsanız hem netlik artar hem de amfi ihtiyacı dengeli kalır.
Adım 2: Tüm hoparlörlerin Watt’larını toplayın
Örneğin 20 adet hoparlör kullandınız ve her birini 6W seçtiniz:
20 × 6W = 120W
Adım 3: Headroom (güvenlik payı) ekleyin
Amfiyi sınırda çalıştırmak distorsiyonu artırır; ayrıca uzun vadede ısınma riskini yükseltir.
Bu nedenle toplam gücün üstüne %20–%30 pay koyun.
Mesela 120W için 120W × 1.25 ≈ 150W hesaplamak pratik bir yöntemdir.
Tap değerlerinin toplamı
Genelde +%20–%30 güvenlik payı
Toplam × 1.25 ≈ hızlı yaklaşım
Watt hesabı akışı (mini şema)
1) Tap seç (3W/6W/10W…)
Alan gürültüsüne göre
2) Watt toplam
Örn: 20×6W = 120W
3) +%25 pay
120W → ~150W amfi
Zone (bölge) anons sistemi: mantık ve örnek kurgu
Büyük projelerde her yere aynı anda yayın yapmak istemezsiniz.
Bu yüzden hatları “bölge” olarak ayırın ve ihtiyaca göre yönetin.
Örneğin okulda müdür sadece belirli kata konuşmak ister; AVM’de ise yalnızca otoparka acil anons gerekebilir.
Örnek zone kurgusu
- Zone 1: Zemin kat / lobi
- Zone 2: Koridorlar
- Zone 3: Dış alan
- Zone 4: Otopark / depo
Burada iki pratik yol öne çıkar:
Birincisi, çok bölgeli amplifikatör kullanmaktır.
İkincisi ise zone seçici/dağıtıcı modüllerle hatları ayırmaktır.
Dolayısıyla “kaç zone var, kaç kaynak var (mikrofon/BGM), acil anons var mı” soruları seçimi netleştirir.
Eğer projede acil anons / tahliye gereksinimi varsa, EN54-16 gibi standartlar ve sesli alarm mimarisi gündeme gelir.
Buna ek olarak anlaşılabilirlik hedefi için STI (Speech Transmission Index) yaklaşımı sık kullanılır.
Zone mantığını gözünüzde canlandırın
Merkezi Amfi / Mikser Amfi
BGM + Mikrofon + Zone kontrol
Zone 1 (Lobi)
Zone 2 (Katlar)
Zone 3 (Dış)
Zone 4 (Otopark)
İpucu: Zone’ları fiziksel olarak ayırmak, arıza olduğunda sorunu “tek katta” tutar; bakım süresi kısalır.
Kablolama: topoloji, kesit, hat düşümü ve pratik seçim
Kablolama, 100V projelerde en çok arıza çıkaran bölümdür; bu yüzden düzenli bir planla ilerleyin.
Önce topolojiyi seçin, sonra güzergâhı işaretleyin, en sonda ek noktalarını standart hale getirin.
Böyle yaptığınızda sahada hem hız kazanırsınız hem de servis yükünü azaltırsınız.
Topoloji: “Hat üstü paralel” yaklaşımı
En yaygın yöntem, hoparlörleri aynı hat üzerine paralel bağlamaktır.
Ancak kritik projelerde her katı ayrı hat yapmak büyük avantaj sağlar.
Çünkü arıza izolasyonu kolaylaşır; ayrıca gelecekte ekleme yaparken eliniz rahatlar.
Kablo kesiti için pratik kılavuz
Not: Aşağıdaki tablo pratik bir başlangıç referansıdır.
Proje büyüdükçe mesafe, toplam yük, güzergâh ve yangın kablosu gereksinimine göre keşif yapın.
| Toplam Yük (W) | 0–50 m | 50–100 m | 100 m+ |
|---|---|---|---|
| 0–60W | 2×0.75 mm² | 2×1.00 mm² | 2×1.50 mm² |
| 60–120W | 2×1.00 mm² | 2×1.50 mm² | 2×2.50 mm² |
| 120–240W | 2×1.50 mm² | 2×2.50 mm² | 2×4.00 mm² |
Parazit azaltan 3 küçük hamle
- Enerji kablosu ile hoparlör hattını mümkün olduğunca ayrı güzergâha alın.
- Mecbur kalırsanız kesişimleri 90° yapın; paralel uzun taşıma yapmayın.
- Ek noktalarında sağlam klemens kullanın; gevşek ek “aralıklı arıza” üretir.
Ürün tipleriyle örnekler: amfi, hoparlör, kontrol paneli
Burada amaç şudur: modele takılmadan doğru sınıfı seçmek.
Önce “ihtiyaç” netleşsin; ardından stoktaki alternatifler kolayca şekillensin.
Şimdi ürün tiplerini, pratik kullanım mantığıyla okuyalım.
1) 100V amplifikatör: güç + zone ihtiyacına göre ilerleyin
Tek hat ve basit fon müzik/anons kuracaksanız standart 100V ampliler yeterli olur.
Öte yandan birden fazla kaynak veya temel miks ihtiyacı görüyorsanız “100V mikser amfi” sınıfı kurulum hızını artırır.
Kısacası proje büyüdükçe kontrol ihtiyacı artar; bu da ürün sınıfını belirler.
- Kategori: 100V Hat (Trafolu) Amplifikatörler
- Kategori: 100V Hat (Trafolu) Mikser Ampliler
2) Trafolu hoparlör: tavan, duvar, dış ortam, horn
İç mekânda en sık tercih edilen sınıf tavan hoparlörleridir.
Buna karşın dış mekânda IP korumalı yüzey montaj hoparlörleri öne çıkar.
Dolayısıyla “mekân” seçimi hoparlör tipini belirler; watt hesabı ise gücü dengeler.
Ürün sayfası: Fonestar AQUA12TG
- Kategori: Tavan Hoparlörleri
- Örnek ürün: Fonestar AQUA12TG (dış ortam)
3) Ses seviye kontrol (attenuator): “kasa önü az, reyon çok” senaryosu
Market ve mağazalarda aynı hattın her noktasında aynı seviye istenmez.
Bu nedenle bazı bölgelere duvar tipi ses seviye kontrol paneli ekleyin.
Böylece personel ilgili alanın seviyesini hızlıca yönetir; müşteri konforu da artar.
Özellikle kasa önü gibi alanlarda seviye düşürmek için çok işe yarar.
Saha senaryoları: okul, market, dış alan, ibadethane
Senaryo 1: Okul (kat bazlı zone + zil/anons)
- İhtiyaç: 4 kat + bahçe, koridorlarda anlaşılır anons.
- Kurgu: Her kat ayrı zone, bahçe ayrı zone. Zil tüm zonlarda, anons seçili zonda.
- İpucu: Koridorlarda tap’ı düşürüp hoparlör sayısını artırın; daha homojen dağılım elde edersiniz.
Senaryo 2: Market / mağaza (BGM + dönemsel kampanya anonsu)
- İhtiyaç: Fon müziği ve kasa anonsları.
- Kurgu: Reyonlar ana hat; kasa önü attenuator ile daha düşük ses.
- İpucu: Aşırı ses satışa zarar verir; bu nedenle “yeterli ve dengeli” seviye hedefleyin.
Senaryo 3: Dış alan / otopark (IP koruma + doğru yönlendirme)
- İhtiyaç: Yağmur/toz, yüksek ortam gürültüsü.
- Kurgu: IP korumalı hoparlör + sağlam ek kutuları + düzenli güzergâh.
- İpucu: Hoparlörü “duvara” değil “dinleyiciye” hedefleyin; daha az wattla daha net sonuç alırsınız.
Senaryo 4: İbadethane (yankı yönetimi + konuşma netliği)
- İhtiyaç: Uzun reverb, net konuşma.
- Kurgu: Sütun hoparlör yaklaşımı ve doğru yönlendirme (mümkünse ölçümle).
- İpucu: “Daha yüksek” yerine “daha anlaşılır” hedefleyin; STI yaklaşımı bu yüzden önemlidir.
Hızlı Kısayol: 100V Hat Ürünlerini Tek Yerden İnceleyin
Bu 100V hat sistemi rehberi sırasında “hangi kategoriye bakmalıyım?” diye düşünüyorsanız,
aşağıdaki kısayollar sizi doğrudan ilgili sayfalara götürür.
Kurulum kontrol listesi: 12 kritik nokta
Bu listeyi kuruluma başlamadan önce işaretleyin
- Toplam watt hesabı + %25 pay yaptınız mı?
- Her hoparlörde tap aynı mı, yoksa alana göre optimize mi?
- Zone hatlarını etiketlediniz mi (Zone1/Zone2…)?
- Ek kutularını düzenli yaptınız mı (gevşek ek = arıza)?
- Acil anons varsa EN54 mimarisini baştan planladınız mı?
- Hoparlör yönleri dinleyiciyi hedefliyor mu?
- Enerji kablosu ile hoparlör hattını ayırdınız mı?
- Mesafe uzunsa kablo kesitini artırıp düşümü kontrol ettiniz mi?
- Dış ortamda IP koruma ve UV dayanımı (kablo/ek kutusu) düşündünüz mü?
- Fon müzik ile anons seviyesini dengede tuttunuz mu?
- Son kullanıcı için basit bir kullanım senaryosu yazdınız mı?
- Kurulum sonrası en kötü noktada dinleme testi yaptınız mı?
Dış kaynaklardan hızlı kavram okumaları için:
constant-voltage speaker system yaklaşımı (70V/100V) iyi bir başlangıçtır.
100V hat sistemi rehberi: Sıkça sorulan sorular
100V sistemde hoparlörleri paralel mi bağlarım?
Bununla birlikte bakım ve arıza izolasyonu için kat/alan bazlı ayrı hat çekmek çoğu zaman daha profesyonel sonuç verir.
Tap değerini yüksek seçersem ne olur?
Ancak toplam hat watt’ı hızlı yükselir; bu da daha güçlü amfi ihtiyacı doğurur.
Bu nedenle bazen “az watt + daha çok hoparlör” yaklaşımı daha net ve homojen sonuç verir.
%20–%30 headroom neden önemli?
Ayrıca ani piklerde korumaya düşme riski doğar.
Dolayısıyla toplam watt’ın üstüne pay bırakmak sahada sorun çıkarmayan bir güvenlik adımıdır.
Marketlerde attenuator kullanmak gerçekten fark yaratır mı?
Kasa önü daha sakin, reyonlar daha dolgun istenebilir.
Attenuator bölgesel ayarı kolaylaştırır ve müşteri konforunu korur.
EN54 ile “normal 100V anons” arasında temel fark nedir?
Ancak acil durum/yangın tahliye anonsları için EN54-16 gibi standartlar ve ilgili cihaz altyapısı gündeme gelir.
Bu rehberdeki ürün linkleri güncel mi?
Yine de stok ve fiyatlar dinamik olduğu için son durumu ilgili sayfalardan kontrol etmenizi öneririz.
