DIY Hoparlör Tasarımı Rehberi: Driver, Horn ve LF Hoparlör Seçimi

Kendi kabininizi, monitörünüzü ya da küçük bir PA sisteminizi kurmak istiyorsanız DIY hoparlör tasarımı dünyasına hoş geldiniz.
Bu yolculukta en kritik kararlar, hangi LF hoparlörü, hangi driver + horn kombinasyonu ile eşleştireceğiniz,
crossover (cross over) noktalarını nasıl seçeceğiniz ve aktif / pasif ayrımını nasıl yapacağınız olacaktır.

Bu yazıda, evde ya da atölyede kendi kabinlerini tasarlayan kullanıcılar için
LAVOCE ve RCF gibi markaların driver ve LF hoparlör komponentlerini,
Behringer ve Audiocenter gibi markaların DSP’li amplifikatör ve processor çözümlerini
pratik bir dille ele alacağız.

Amaç; daha önce hiç denememiş bir kullanıcının bile yazıyı bitirdiğinde
kendi projesi için “nereden başlayacağını” net şekilde görmesi.

Eğer konuyu temel kavramlardan başlayarak okumak isterseniz, önce

“Çıplak Hoparlör Nedir? Hoparlör Türleri: Tweeter, HF, LF, Driver, Horn”

başlıklı yazımıza da göz atabilirsiniz.

Bu yeni rehber ise daha çok uygulamaya dönük ve DIY hoparlör tasarımı odaklı.

1. DIY Hoparlör Tasarımı İçin Temel Bileşenler

Bir kabini kabin yapan birkaç ana parça bulunur.
Önce bu bileşenleri netleştirelim.
Ardından LAVOCE, RCF ve DSP örnekleriyle adım adım derinleşelim.

• LF Hoparlör (Woofer / Subwoofer): Kabininizin alt ve orta frekanslarını üretir. Gövde, “yumruk” ve hacim bu sürücüden gelir.
• HF Driver + Horn: 1”–2” boyunlu sürücü (driver) ve onu yükleyen horn, yüksek frekans detayını ve yayılımını belirler.
• Pasif Crossover Devresi: Tek ampliden gelen sinyali frekanslara ayırır. LF’ye alçak, HF’ye ise yüksek frekansları gönderir.
• Aktif Crossover / DSP: Sinyali ampliden önce frekanslara böler. Her yola ayrı amplifikatör atamanıza izin verir (bi-amp / tri-amp).
• Kabin Tasarımı: Hacim, port boyu, bracing ve kullanılan malzeme, LF sürücünün performansını dramatik şekilde etkiler.

DIY hoparlör tasarımı yaparken bu başlıkların birbirine bağlı olduğunu unutmamak gerekir.
Örneğin yanlış seçilmiş bir crossover noktası,
ne kadar iyi LAVOCE woofer takarsanız takın sistemin sert veya yorgun duyulmasına neden olabilir.
Bu nedenle her adımı bilinçli planlamak büyük avantaj sağlar.

2. DIY Hoparlör Tasarımı İçin LF Hoparlör (Woofer / Sub) Seçimi

Birçok kullanıcı, LF seçiminde yalnızca watt değerine bakar.
Ancak DIY hoparlör tasarımı söz konusu olduğunda
hassasiyet (dB), frekans cevabı, Xmax ve uygulama türü en az watt kadar önemlidir.
Bu yüzden seçime geçmeden önce proje tipini net tanımlamak gerekir.

2.1. Proje Türünü Belirleyin

Önce “bu kabini nerede kullanacağım?” sorusuna net bir yanıt verin.
Sonrasında LF hoparlör seçimi çok daha kolaylaşır.

• Ev içi hi-fi / stüdyo yakın alan – Daha dengeli ve detaylı ses gerekir. Orta seviye SPL genellikle yeterli olur.
• Küçük sahne – bar / kafe – Taşınabilirlik önemlidir. 10”–12” LF + horn kombinasyonları çoğu zaman idealdir.
• DJ / canlı müzik PA – Yüksek SPL gerekir. 15”–18” LF ve ayrı sub + üst kabin mimarisi tercih edilir.

Örneğin LAVOCE’nin 18” subwoofer’ları,

üreticinin teknik sayfalarında

belirtilen yüksek Xmax ve SPL değerleriyle
gerçek anlamda PA sub görevine uygun tasarımlardır.
Buna karşılık aynı sürücüyü küçük bir salon hi-fi projesinde kullanmak hem gereksiz kalır hem de pratik değildir.

2.2. Önemli Parametreler

LF hoparlör seçerken aşağıdaki teknik bilgileri mutlaka gözden geçirin.
Böylece kağıt üzerindeki değerleri, gerçek kullanım senaryosuyla eşleştirmek daha kolay olur.

• Hassasiyet (SPL / dB): 1W güçte, 1 m mesafede elde edilen ses basıncıdır. PA projelerinde 96–99 dB ve üzeri değerler ciddi avantaj sağlar.
• Frekans cevabı: Sürücünün hangi frekans aralığında düzgün çalıştığını gösterir. Örneğin 18” sub için 35–100 Hz aralığı kritik kabul edilir.
• Güç değeri (AES / Program / Peak): Amplifikatör planlamasında önemlidir. Ancak tek başına kalite göstergesi değildir.
• Thiele–Small parametreleri: Kabin hacmi ve port tasarımında kullanılır. LAVOCE ve RCF bu parametreleri detaylı şekilde paylaşır.

Diyelim ki 15” LF ile küçük bir sahne üst kabini tasarlamak istiyorsunuz.
Bu durumda LAVOCE marka bir 15” ferrite woofer,

ferrite coaxial ve LF kategorileri

içinde iyi bir başlangıç noktası olabilir.
Subwoofer için ise ayrı bir 18” sürücü ile farklı bir kabin tasarlamak çoğu zaman daha sağlıklı sonuç verir.

3. DIY Hoparlör Tasarımı ve HF Driver / Horn Seçimi

Yüksek frekans tarafı yalnızca
“ne kadar parlak?” sorusuyla değerlendirilmez.
Horn geometrisi ve driver kalitesi, hem tonaliteyi hem de
yayılım açısını belirler.
Özellikle canlı kullanımda seyirciye homojen ses ulaştırmak için horn seçimi kritik önem taşır.

3.1. Horn Açısı ve Uygulama

RCF’nin H100 gibi horn modelleri,
90° x 60° gibi geniş yayılım açıları ile
küçük ve orta ölçekli salonlarda oldukça homojen bir dağılım sunar.
Buna karşın dar açılı hornlar, daha uzun mesafeli ve “throw” odaklı uygulamalarda tercih edilir.

• 90° x 60°: Bar, kafe, kulüp gibi geniş yatay alanlarda idealdir.
• 60° x 40°: Daha uzun mesafe veya yan yansımanın azaltılmak istendiği sahnelerde kullanılır.
• Simetrik hornlar: 60° x 60° gibi değerler, kare mekanlarda ve monitor uygulamalarında tercih edilebilir.

Horn seçerken, driver’ın
throat size (örneğin 1” ya da 1.4”)
ile horn boyun ölçüsünün mutlaka uyumlu olması gerekir.
Aksi halde mekanik adaptör kullanmanız gerekir ve bu durum faz zamanlamasını olumsuz etkileyebilir.

3.2. Driver Seçiminde Nelere Bakmalısınız?

HF driver için LAVOCE ve RCF gibi üreticiler,
frekans cevabı ve önerilen crossover noktalarını detaylı yayınlar.
Özellikle aşağıdaki parametreleri incelemek büyük fayda sağlar:

• Önerilen minimum crossover frekansı: Örneğin üretici “1.2 kHz 12 dB/okt veya 1.6 kHz 18 dB/okt” diyorsa, bu değerin altına inmemek gerekir.
• Hassasiyet: LF sürücü ile dB olarak dengeli olup olmadığını kontrol edin. Çok yüksek hassasiyetli bir driver, crossover’da ciddi attenuasyon gerektirebilir.
• Güç ve diyafram materyali: Titanyum, polimer ve kompozit diyaframlar farklı tonal karakterler verir. Dinlediğiniz müzik türüne göre tercih yapabilirsiniz.

Örneğin LAVOCE markasının 1” HF driver’larını,
Music Light Market’teki
Driver Üniteleri
kategorisinde inceleyebilirsiniz.
Frekans grafikleri ve önerilen crossover değerlerine göre projenize uygun modeli seçmek böylece çok daha kolay hâle gelir.

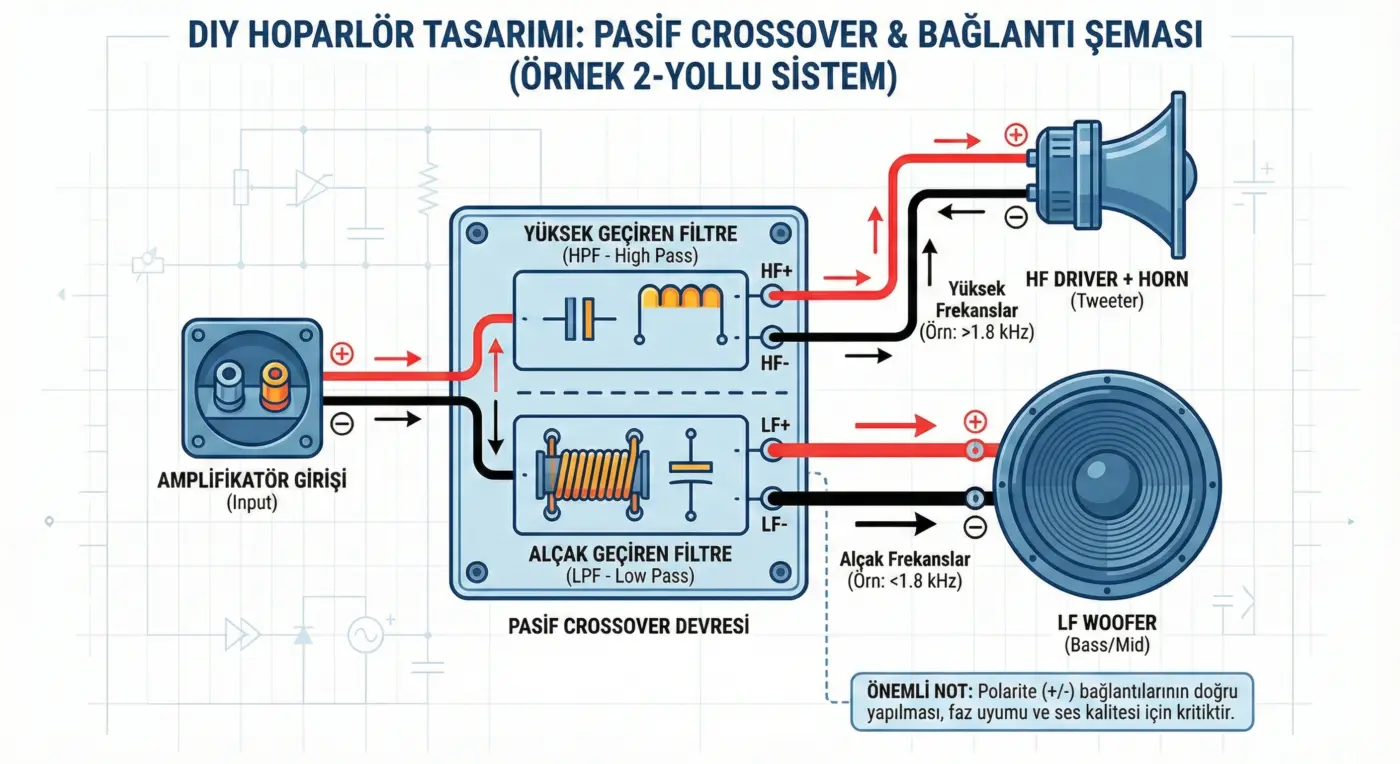

4. DIY Hoparlör Tasarımı İçin Pasif Crossover Temelleri

Çoğu hazır crossover üzerinde yalnızca
“2 Way – 3.5 kHz – 12 dB/Oct” gibi basit bir ibare görürsünüz.
Ancak DIY hoparlör tasarımı yaparken,
LF ve HF sürücülerinizin gerçek parametrelerine göre hareket etmek gerekir.
Böylece hem sürücüyü korur hem de daha temiz bir frekans dengesi elde edersiniz.

4.1. Crossover Noktasını Nasıl Seçersiniz?

Basit ama iş gören bir yol şu şekilde özetlenebilir:

1. LF hoparlörünüzün frekans cevabına bakın. Üst frekansta doğal olarak düşmeye başladığı
   ve distorsiyonun arttığı bölgeyi not edin (örneğin 1.8–2 kHz).
2. HF driver’ın üretici tarafından önerilen minimum crossover frekansını alın
   (örneğin 1.2 kHz / 18 dB/okt).
3. Bu iki bilgi arasında güvenli bir ortak nokta seçin.
   Örneğin 1.6–1.8 kHz civarı ve 18 dB/okt eğim çoğu projede iyi sonuç verir.

Böylece LF sürücü gereğinden uzun süre “bağırmaz”.
HF driver da kendi güvenli çalışma bandının altında zorlanmaz.
Daha detaylı teknik okumalar için

temel crossover tasarımı üzerine bu teknik rehbere göz atabilirsiniz.

4.2. Pasif – Aktif Seçimi

Pasif crossover’ın en büyük avantajı, tek amplifikatörle sistemi sürebilmenizdir.
Kablolama basittir ve kullanıcı dostudur.
Buna karşılık bileşen kalitesi (bobin, kondansatör, direnç)
ve tasarım hataları sesi ciddi şekilde boğabilir.

Aktif yapı ise crossover işlemini DSP veya analog crossover ünitesinde yapar.
Her frekans bandı için ayrı power amplifikatör kullanırsınız
(bi-amp, tri-amp gibi).
Bu sayede hem daha yüksek kontrol elde edersiniz
hem de limiting, EQ ve delay gibi işlevleri sistem bazında yönetebilirsiniz.
Sonuç olarak doğru kurulan bir aktif sistem, uzun vadede çok esnek bir platform sunar.

5. DIY Hoparlör Tasarımı ve Bi-Amp / DSP Kullanımı

Eğer bir adım daha ileri gitmek istiyorsanız,
bi-amp yapıda aktif crossover kullanmak son derece güçlü bir çözümdür.
Özellikle küçük PA sistemlerinde,
DSP’li power amplifikatörler işinizi hayli kolaylaştırır.

Örneğin Behringer’in NX serisi gibi DSP’li amplifikatörler ya da
Audiocenter’in 3 giriş 6 çıkışlı digital signal processor modelleri,
hem crossover hem de limit, delay ve EQ işlerini tek gövdede çözmenizi sağlar.
Bu yüzden aktif DIY hoparlör tasarımı yapmak isteyenler için oldukça cazip ürünlerdir.
Audiocenter’in DSP ailesinimarka sayfasından inceleyebilirsiniz.

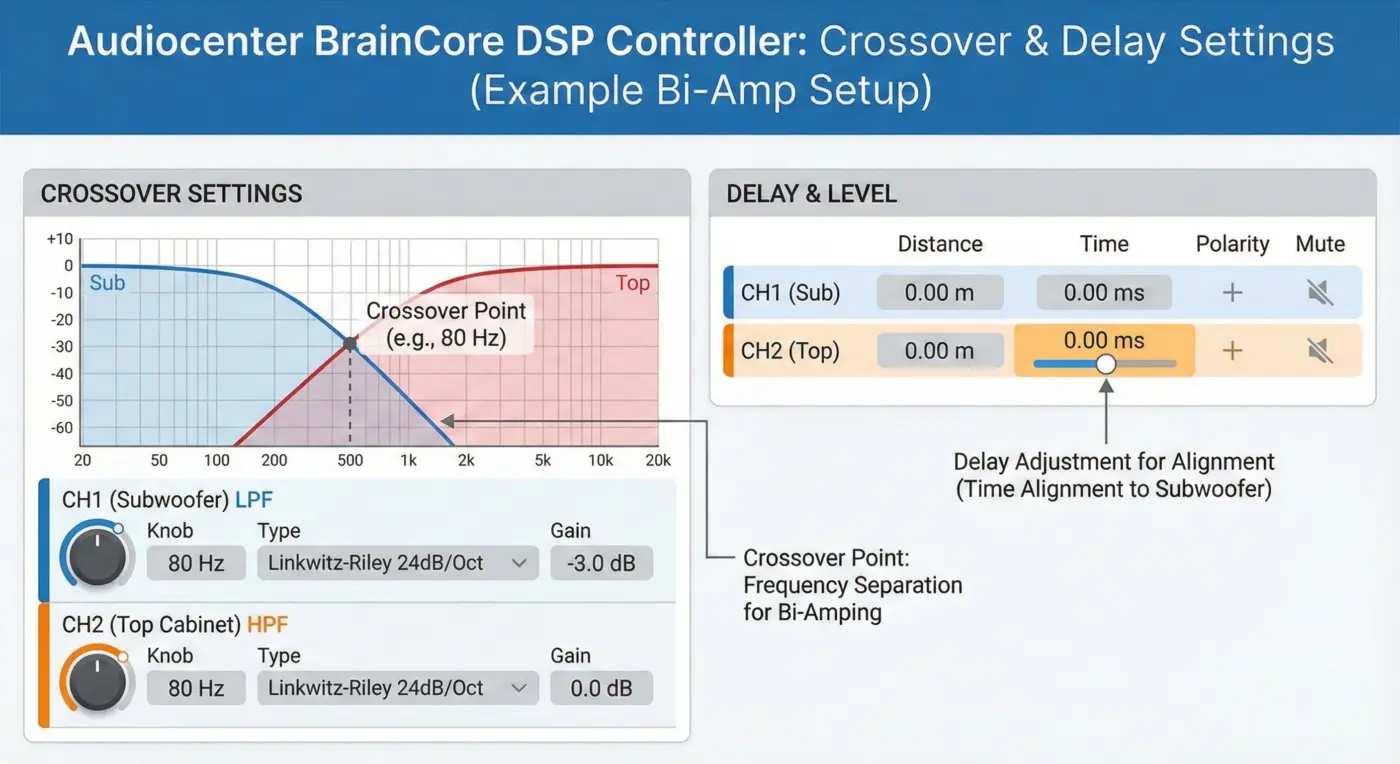

5.1. Aktif Crossover Kurarken Temel Adımlar

1. Frekansları belirleyin – LF ve HF sürücülerinizin teknik verilerine göre crossover noktalarını belirleyin.
2. Eğimleri seçin – Örneğin 24 dB/okt Linkwitz–Riley, aktif sistemlerde sık kullanılan güvenli bir eğimdir.
3. Gain / Level ayarlarını yapın – LF ve HF yollarının ses yüksekliğini eşitleyin. Gerekirse HF tarafında birkaç dB kısın.
4. Delay ve hizalama – HF driver fiziksel olarak LF’ye daha yakın olduğu için, LF yoluna küçük bir delay ekleyerek darbenin (transient) birlikte gelmesini sağlayabilirsiniz.

Behringer DCX2496 gibi processor kılavuzlarında, delay hesaplama ve crossover örnekleri detaylı anlatılır.
Merak edenler için behringer-dcx2496 resmi kullanım kılavuzu, aktif sistem kurulumuna dair iyi bir başlangıç kaynağıdır.

6. DIY Hoparlör Tasarımı İçin Crossover Noktası, Polarite ve Delay

6.1. Polarite Testi

Birçok DIY projede en sık yapılan hatalardan biri,
sürücülerin yanlış polariteyle bağlanmasıdır.
Özellikle pasif kabinlerde LF ve HF’nin ters fazda kalması,
crossover bölgesinde ciddi iptallere neden olur.

Basit bir yöntemle polarite kontrolü yapabilirsiniz:

• LF sürücüye kısa süreli 9V pil dokundurun (sesi hoparlöre bağlamadan). Konisi dışarı doğru hareket ediyorsa artı–eksi bağlantınız doğrudur.
• HF driver’da fiziksel gözlem zor olduğundan genellikle üretici işaretlerine güvenilir. Yine de kabin içinde tüm sürücülerin aynı referansa göre (+ / –) bağlanması gerekir.

Bazı tasarımlarda, crossover bölgesinde daha düzgün faz cevabı için HF’nin polaritesi bilerek ters çevrilir.
Bu tür müdahaleleri genellikle ölçüm sistemi ile çalışırken deneyimli tasarımcılar uygular.
İlk DIY hoparlör tasarımı projenizde ise tüm sürücüleri aynı polarite ile bağlayıp,
ardından kulağınızla kontrol etmek daha güvenli bir yaklaşımdır.

6.2. Delay ile LF–HF Hizalama

Diyelim ki 12” LF + 1” driver + horn kombinasyonunuz var.
Driver, LF’ye göre kabin içinde daha geride ya da ileride konumlanmış olabilir.
Bu durumda iki yolun çıkışı dinleme noktasına farklı zamanlarda ulaşır.
Özellikle crossover frekansı civarında enteresan dalgalanmalar duyarsınız.

DSP kullanıyorsanız aşağıdaki basit adımları deneyebilirsiniz:

1. Tüm delay değerlerini sıfırlayın ve önce yalnızca crossover ile gain ayarlarını yapın.
2. İnce bir perdesiz enstrüman (vokal ya da akustik gitar gibi) içeren referans bir parça çalın.
3. LF veya HF yoluna küçük adımlarla (örneğin 0.1–0.2 ms) delay ekleyip çıkarın.
4. Sesin “ortada toplanıp toplanmadığını”, özellikle vokalin netleşip netleşmediğini dikkatle dinleyin.

Ölçüm mikrofonu ve yazılımlar kullanıldığında bu işlem çok daha hassas yapılabilir.
Buna rağmen ilk DIY projelerde kulakla yapılan bu basit test bile çoğu zaman şaşırtıcı derecede faydalı olur.

7. DIY Hoparlör Tasarımı Sırasında Sık Yapılan Hatalar

DIY hoparlör tasarımı yaparken
çok sık gördüğümüz birkaç hatayı ve bunlara karşı pratik tüyoları toparlayalım.
Bu listeyi kontrol ederek projeye başlamanız, birçok hayal kırıklığını baştan engeller.

• Yanlış kabin hacmi:
  LF sürücünün T/S parametrelerini dikkate almadan “göz kararı” kabin yapmak,
  çoğu zaman ya boğuk ya da zayıf bas ile sonuçlanır.
  Üreticinin önerdiği kutu hacmini mutlaka inceleyin.
• Sadece watt’a bakmak:
  1000 W yazan her sürücü iyi değildir.
  SPL, frekans cevabı ve mekanik dayanım en az güç kadar kritiktir.
• HF’ye fazla yük bindirmek:
  Özellikle pasif sistemlerde düşük crossover frekansı seçip HF driver’ı aşırı zorlamak,
  erken arızaya davetiye çıkarır.
• Uygun olmayan horn seçimi:
  Salonun boyutuna göre çok dar veya çok geniş açı seçmek,
  dinleyici alanında düzensiz ses seviyesi yaratır.
• Ölçüm yapmamak:
  Basit bir RTA (spectrum) uygulaması ve ölçüm mikrofonu ile
  kabininizi dinlediğiniz odada kabaca da olsa ölçmek,
  kulakla fark edemeyeceğiniz çukur ve tepe noktalarını görmenizi sağlar.

Ek okuma yapmak isterseniz,

RCF Academy sayfasında
yayınlanan eğitim içerikleri,
profesyonel PA hoparlör tasarımı konusunda ufuk açıcı teknik bilgiler sunar.

8. Hızlı Öneri / Set Önerisi

Son olarak, kabaca fikir vermesi için üç farklı kullanım senaryosuna göre
örnek bileşen setleri bırakalım.
Bunlar birebir “hazır reçete” değildir;
daha çok DIY hoparlör tasarımı için yol gösterici kombinasyonlardır.

• Ev / Proje Stüdyosu Yakın Alan
  6.5” veya 8” LAVOCE LF + 1” driver + küçük horn
  Orta seviye bir power amp + temel pasif crossover
  Basit ama detaylı bir stereo set için ideal bir başlangıç sunar.
• Küçük Sahne – 2 Yollu Pasif Kabin
  12” veya 15” LAVOCE LF + RCF tarzı 1” driver + 90° x 60° horn
  2 x pasif kabin + 1 adet güçlü power amp
  DJ, canlı müzik ve karaoke için oldukça çok yönlü bir çözüm oluşturur.
• Aktif Sub + Üst Kabin (Bi-Amp)
  18” sub kabin (LAVOCE subwoofer) + 12” / 1” üst kabin
  Audiocenter 3-in 6-out DSP + 2 veya 3 kanallı amplifikatörler
  Crossover, delay ve limit değerlerini DSP’den yöneterek sahneyi rahatça kontrol edebilirsiniz.

Music Light Market olarak;
LAVOCE,Audiocenter ve diğer profesyonel markalarımızla
kendi hoparlörünü yapmak isteyen kullanıcılara hem bileşen hem de
projeye özel teknik destek sunmaya çalışıyoruz.
Projenizi anlatmanız, doğru driver–horn–LF kombinasyonunu seçmeniz için çoğu zaman yeterli olur.

Sıkça Sorulan Sorular (SSS)

1. DIY hoparlör tasarımı için kaç watt’lık hoparlör seçmeliyim?

Watt değeri önemlidir ancak tek kriter değildir.
Önce kullanım senaryosunu belirleyin:
ev ve stüdyo için genellikle 100–300 W aralığı yeterli olur.
Küçük sahnelerde ise 300–600 W arası LF sürücüler pratik bir aralıktır.
Bunun yanında hassasiyet (dB) ve
SPL gereksinimi de mutlaka değerlendirilmelidir.
Aynı watt değerine sahip iki farklı hoparlör, hassasiyet farkı nedeniyle sahnede bambaşka sonuçlar verebilir.

2. 4 ohm mu, 8 ohm mu seçmeliyim?

Çoğu DIY projede 8 ohm sürücüler daha esnek bir yapı sunar.
Çünkü birden fazla kabini paralel bağlamak istediğinizde
amplifikatörünüzün minimum empedans limitini zorlamazsınız.
4 ohm sürücüler ise tek kabinden maksimum güç almak istediğiniz
bazı durumlarda avantaj sağlayabilir.
Amplinizin güvenli çalışma empedansını mutlaka kontrol edin
ve buna göre seçim yapın.

3. Hazır crossover kullanmak mı, yoksa özel crossover tasarlatmak mı daha doğru?

Hazır crossover’lar hızlı ve pratik bir çözümdür.
Özellikle ilk projenizde zaman kazandırır.
Buna karşılık en iyi sonucu,
kullandığınız LAVOCE / RCF sürücülere özel tasarlanmış bir crossover verir.
İleri seviyede kullanıcılar, ölçüm sistemi kullanarak özel devre tasarımı yapmayı tercih eder.
İlk projelerde ise kaliteli bir hazır crossover ile başlamak, ardından zaman içinde yükseltme yapmak dengeli bir yoldur.

4. DSP kullanmak çok karmaşık mı, yoksa yeni başlayanlar da yapabilir mi?

Modern DSP üniteleri (örneğin
Audiocenter P48 veya Behringer DCX2496)
grafik arayüzleri sayesinde oldukça kullanıcı dostudur.
Temel kavramları (crossover frekansı, EQ, delay, limit) öğrendikten sonra,
yazıda anlattığımız adımları takip ederek ilk ayarlarınızı yapabilirsiniz.
İhtiyaç duyduğunuzda Music Light Market teknik ekibi, uzaktan destekle de yönlendirme sağlayabilir.

5. Kabin ölçülerini ve port boyunu kendim hesaplayabilir miyim?

Evet, Thiele–Small parametrelerini kullanarak
kabin hacmi ve port boyunu hesaplayabilirsiniz.
LAVOCE ve RCF, sürücü sayfalarında bu parametreleri detaylı paylaşır.
Buna ek olarak ücretsiz simülasyon yazılımları,
farklı hacim ve port kombinasyonlarının frekans cevabını
önceden görmenize izin verir.
İlk projede üreticinin önerdiği “önerilen kutu hacmi” değerlerinden
çok fazla sapmamak genellikle güvenli bir adımdır.

6. Sadece kulakla ayar yapmak yeterli midir, yoksa mutlaka ölçüm cihazı gerekir mi?

İdeal olan, hem kulak hem ölçüm kullanmaktır.
Yine de başlangıç seviyesinde yalnızca kulakla bile
oldukça iyi sonuçlar elde edebilirsiniz.
Özellikle delay ve crossover bölgesi için müzikal bir parça
üzerinden karşılaştırma yapmak çok fayda sağlar.
Daha sonra uygun fiyatlı bir ölçüm mikrofonu ve RTA yazılımı ile
sistemi ince ayara sokmak hem öğrenme sürecini hızlandırır
hem de daha tutarlı performans getirir.

7. DIY hoparlör tasarımı ile hazır ticari bir kabin kadar iyi sonuç almak mümkün mü?

Doğru bileşenler, iyi planlanmış bir kabin ve sabırlı bir ayar süreciyle
ticari kabinlerle yarışan sonuçlar elde etmek mümkündür.
Ancak bunun, birkaç saatlik bir hobi çalışmasından çok
öğrenme süreci olduğu unutulmamalıdır.
Hazır kabinler, fabrikada defalarca test edilmiş ve optimize edilmiştir.
DIY projeler ise kullanıcıya hem esneklik hem de öğretici bir deneyim kazandırır.
Sonuçta doğru planlanan DIY hoparlör tasarımı,
özellikle ihtiyaçlarınıza tam uyan sahne veya stüdyo kullanımında
çok tatmin edici performans sunabilir.
