DMX512 Kontrolü Hakkında Bilmeniz Gereken Her Şey (2. Bölüm)

16
Ara

Bu yazı, “DMX 512 Protokolü Nedir? Art-Net, RDM ve Işık Masası ile Etkili Show Oluşturma Rehberi” başlıklı bir önceki blog yazımızın devamıdır.
İlk bölümde DMX 512 protokolü, Art-Net ve RDM kavramlarını genel hatlarıyla ele almış, basit ışık masalarıyla etkili show hazırlamak için pratik ipuçları paylaşmıştık.
Bu ikinci bölümde ise DMX512 kontrolüne daha teknik ve derin bir açıdan yaklaşacağız:
DMX’in tarihçesi, kanallar, evren kavramı, RS-485, paket yapısı, ağ topolojisi, tuzaklar ve pratik arıza giderme adımlarını sade bir dille anlatacağız.

Yazı boyunca, DMX altyapısını besleyen ışık masalarına örnek olarak

SSP BDMX24M 24 Kanal DMX Işık Masası,

SSP PR348 48 Kanal DMX Işık Masası ve

DMX Kontrol Masası kategorisindeki diğer çözümlere referans vereceğiz.

SSP DMX ışık masası ile yapılan DMX512 kontrolü: küçük sahnede bile profesyonel kontrol.

1. DMX512 Kontrolü Nedir? Kısaca Hatırlayalım

DMX512 kontrolü, sahne ışıklarını ve efekt cihazlarını dijital olarak yönetmek için kullanılan standart bir iletişim yöntemidir.
İsmi, “Digital Multiplex” (dijital çoklama) ve bir evrende kullanılabilen 512 kanal gerçeğinden gelir.

DMX512’de:

  • Tek bir evren 512 kanaldan oluşur.
  • Her kanal 0–255 arasında bir değer taşır (8 bit).
  • Işık masası, bu 512 kanalın hepsini belirli aralıklarla sahnedeki tüm armatürlere gönderir.
  • Her armatür, üzerinde ayarlanmış DMX başlangıç adresi sayesinde “kendine ait” kanalları dinler.

Örneğin; 4 kanallı bir RGBW LED PAR’ın başlangıç adresi 1 ise, 1–4. kanallar bu armatüre gider;
diğer armatürler farklı adres aralıkları kullanır. İşte bu temel mantık, bütün dmx512 kontrolü dünyasının temelidir.

2. DMX’in Kısa Tarihi: Karmaşadan Standarta

DMX512’den önce sahne aydınlatma dünyası tam bir “kablo cenneti”ydi:
Her üreticinin kendine özgü, çoğu zaman birbiriyle uyumsuz kontrol çözümleri vardı.
Bu da hem turnelerde hem sabit kurulumlarda büyük karışıklık ve ek maliyet demekti.

1980’lerin ortasında ABD’de USITT (United States Institute for Theatre Technology), üreticilerin ortak kullanacağı bir kontrol standardı üzerinde çalışmaya başladı.
Ortaya önce USITT DMX512, ardından güncellenmiş sürümler geldi. Daha sonra ESTA (Entertainment Services and Technology Association) devreye girerek,
DMX512’yi ANSI standardı hâline dönüştürdü. Bugün kullandığımız DMX512-A versiyonu, bu çalışmaların olgunlaşmış hâlidir.

Tek cümleyle: DMX, onlarca farklı “dil” konuşan armatürü, aynı dili konuşan tek bir ekosisteme dönüştürdü.
Bu sayede günümüzde
movinghead robotlar, LED PAR’lar, strobe’lar ve dimmerler aynı dmx512 kontrolü ile yönetilebiliyor.

Standart hakkında daha teknik bilgi için ESTA/ANSI DMX512-A dökümanlarını inceleyebilirsiniz:

ESTA resmi DMX/entertainment standartları sayfası.

3. DMX Adresi ve Evren Kavramı

3.1. DMX Adresi Nedir?

DMX dünyasında “adres” veya “kanal”, armatürün dinlemeye başladığı kanal numarasını ifade eder.
Her armatürün bir başlangıç adresi (start address) vardır ve bunun ardından gelen belirli sayıda kanal, o armatüre ayrılır.

Örneğin 8 kanallı bir movinghead:

  • Adres 1 ise → 1–8. kanalları kullanır.
  • Adres 17 ise → 17–24. kanalları kullanır.

Bu kanal bloklarına armatürün “kişiliği” (personality) de diyebiliriz.
Bazı armatürler “short mode” (az kanal), bazıları “extended mode” (çok kanal) sunarak size kontrol derinliği ve kanal ekonomisi arasında seçim şansı verir.

3.2. Evren (Universe) Nedir?

Evren, 512 kanallık bir DMX grubunun adıdır.
Bir evrende 512 kanalınız vardır; kanal sayısı bittiğinde yeni bir evrene geçersiniz.

Örnek:

  • Evren 1 → Kanal 1–512
  • Evren 2 → Kanal 1–512 (bazı konsollarda 513–1024 olarak da etiketlenir)

Konsolun arkasında “DMX A/B” veya “Universe 1/2” yazan çıkışları görebilirsiniz.
Bunlar farklı DMX evrenlerini sahneye gönderen fiziksel çıkışlardır.
Büyük sistemlerde, her evren için ayrı kablolama ve çoğu zaman ayrı DMX splitter’lar kullanılır.

4. DMX512 Kontrolünün Sınırları ve DMX Splitter Kullanımı

4.1. Bir Hat Üzerinde Kaç Cihaz?

Teorik olarak, tek bir DMX hattına 32 cihaza kadar bağlanabilirsiniz.
Ama pratikte, özellikle ucuz armatürler ve uzun kablolar devreye girdiğinde, bu sayı çoğu zaman 16–24 arası tutulur.

Çünkü her armatür DMX hattına elektriksel yük ekler; hat uzadıkça ve cihaz sayısı arttıkça sinyal zayıflar, yansımalar artar.
Sonuç: titreyen ışıklar, arada kaybolan komutlar, kendi kendine mod değiştiren efektler…

4.2. Hat Uzunluğu Sınırı

DMX512, RS-485 tabanlı olduğu için teoride birkaç yüz metreye kadar sağlıklı çalışabilir.
Standartta 300–500 metre civarı “güvenli bölge” olarak kabul edilir.
Ancak:

  • Kablo kalitesi,
  • Diğer güç kablolarına yakınlık,
  • Çevredeki elektromanyetik gürültü

gibi faktörler bu mesafeyi ciddi şekilde azaltabilir.
Bu yüzden uzun sahnelerde kabloyu bölmek ve sinyali güçlendirmek için DMX splitter / booster kullanmak neredeyse zorunludur.

4.3. DMX Splitter Nedir ve Ne İşe Yarar?

DMX splitter (opto-splitter veya repeater olarak da anılır), tek bir DMX girişini alıp bunu elektriksel olarak izole edilmiş birden çok çıkışa dağıtır. Böylece:

  • Her çıkış kolunda ayrı 32 cihaz sınırı oluşur.
  • Her kolun uzunluğu daha sağlıklı yönetilir.
  • Bir koldaki arıza (örneğin bozuk fixture) diğer kolları etkilemez.

Büyük rig’lerde, splitter kullanmadan “Y kablosu” ile pasif bölme yapmak, DMX dünyasının en klasik tuzaklarından biridir.
Kısa vadede çalışıyor gibi görünse de, show esnasında en olmadık zamanda titremeler ve kilitlenmeler olarak geri döner.

DMX splitter ihtiyacınızı, sahnede kullandığınız fixture sayısı ve hat uzunluğuna göre planlayıp,
kontrol tarafında

DMX Kontrol Masası ile birlikte tasarlamak, uzun vadede büyük rahatlık sağlar.

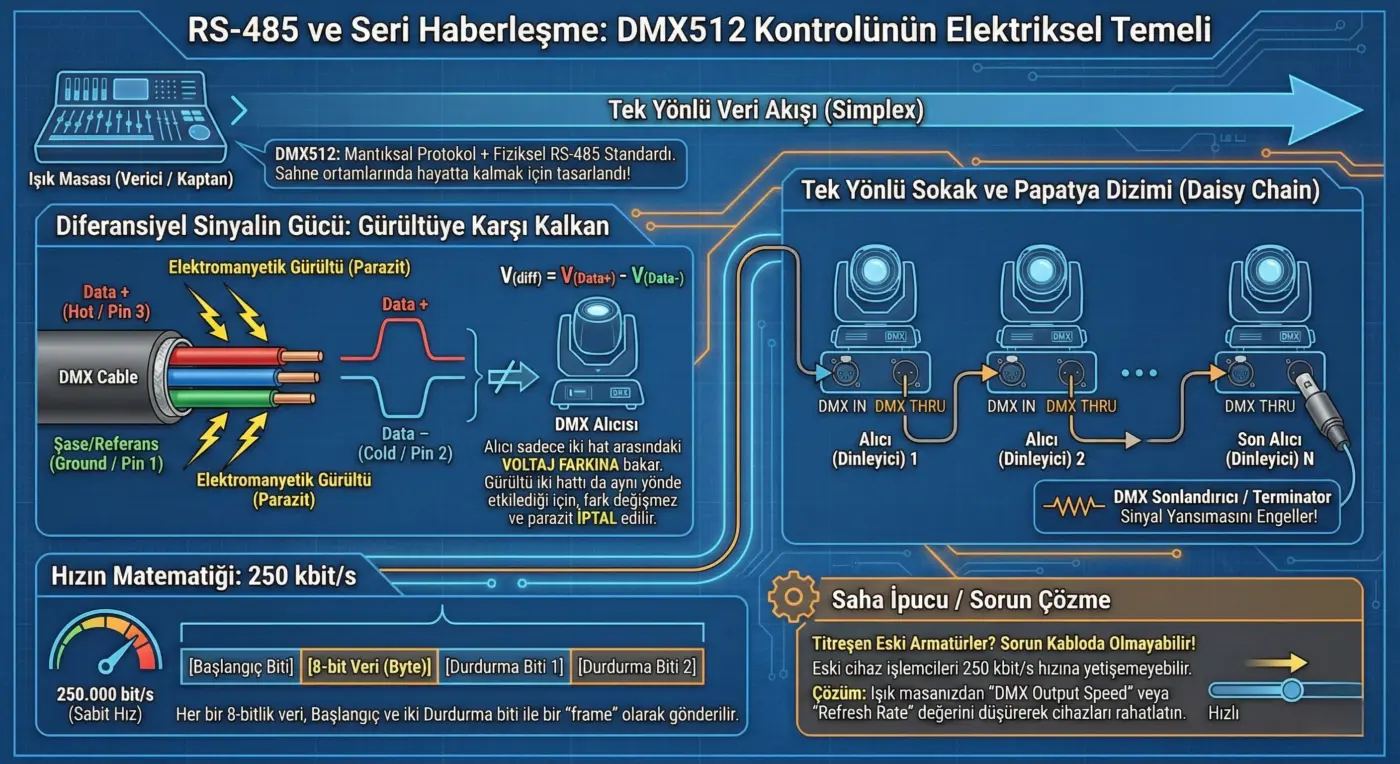

RS-485 tabanlı DMX512 kontrolü: diferansiyel sinyal, tek yönlü veri akışı ve papatya dizimi.

5. RS-485 ve Seri Haberleşme: DMX512 Kontrolünün Elektriksel Temeli

DMX512 sadece “mantıksal” bir protokol değil, aynı zamanda belirli bir elektriksel standarda da bağlı: RS-485.
Bu standardı kabaca şöyle düşünebilirsiniz:

  • İki telli diferansiyel sinyal (Data+ ve Data−),
  • Yanında referans/şase ile toplam üç iletken,
  • Uzun mesafe ve gürültülü ortamlara dayanıklı yapı.

Diferansiyel sinyalin güzelliği şudur: İki veri hattı da çevredeki parazitten hemen hemen aynı şekilde etkilenir.
Alıcı taraf sadece bu iki hat arasındaki farkı ölçtüğü için, parazit büyük ölçüde iptal olur.
Bu sayede DMX, jeneratör, dimmer veya amplifikatör gibi gürültülü cihazların olduğu sahne ortamlarında bile sağlıklı çalışabilir.

Seri haberleşme tarafında ise DMX:

  • 250 kbit/s hızında (250.000 baud) çalışır,
  • Her veri “frame”inde 1 başlangıç biti, 8 veri biti, 2 durdurma biti kullanır,
  • Bu bit dizileri, belirli zamanlamalarla arka arkaya gönderilerek “paket” hâline gelir.

Bu düşük seviyeyi bilmek, günlük kullanımda şart değildir; ancak DMX hız sorunları, bazı eski armatürlerin “çok hızlı DMX” sinyaline yetişememesi gibi problemler yaşadığınızda,
ışık masanızdaki “DMX speed” ayarını kısarak sorunu çözebileceğinizi bilmek işinize yarar.

6. DMX Paket Yapısı ve Kanalların Gerçek Hayata Yansıması

DMX veri akışını kabaca şöyle hayal edebilirsiniz:

  1. Break: Hat kısa süreliğine “sessiz” kalır; bu, yeni bir paketin başladığını anlatır.
  2. Mark After Break (MAB): Kısa bir bekleme süresi.
  3. Start Code: Bu paketin tipini belirtir (genellikle 0 = normal DMX verisi, farklı değerler = RDM gibi özel türler).
  4. Slot’lar: 1’den 512’ye kadar giden kanal değerleri (her biri 0–255 arası).

Yani bir pakette:

  • Başlangıç kodu (1 byte)
  • En fazla 512 adet kanal slot’u

bulunur. Her fixture, kendi başlangıç adresine göre bu slot’ların içinden “ilgili kısmı” alır.
Örneğin başlangıç adresi 101 olan ve 16 kanallı bir movinghead, 101–116 arasındaki slot’lara bakar, diğerlerini umursamaz.

Işık masaları (örneğin

SSP PR348), bize “Renk 1, Renk 2, Pan, Tilt” gibi insan diline yakın etiketler göstermesine rağmen, arka planda yaptığı tek şey bu slot değerlerini değiştirmektir.
İşin büyüsü tasarımda ve programlamadadır; protokol tarafı aslında oldukça mekaniktir.

7. DMX512 Kontrolünde Ağ Topolojisi ve Papatya Dizimi

7.1. Papatya Dizimi (Daisy-chain) Nedir?

DMX512 ağlarının büyük çoğunluğu, papatya dizimi dediğimiz zincirleme topolojiyle kurulur:

  • Işık masası DMX OUT → İlk armatürün DMX IN’i,
  • İlk armatür DMX OUT → İkinci armatür DMX IN,
  • Bu zincir böyle devam eder; son armatürün DMX OUT’una terminatör takılır.

Bu yapı, kablolamayı basitleştirir; ama zincirdeki herhangi bir fiziksel arıza, zincirin geri kalanını da etkileyebilir.
Bu nedenle uzun zincirler yerine, splitter kullanarak birden çok daha kısa zincir oluşturmak genellikle daha güvenlidir.

7.2. DMX512 Kontrolünde Sık Yapılan Topoloji Hataları

  • Yıldız bağlantı: DMX hattını T şeklinde bölüp üçe beşe dağıtmak (pasif split). Çok yaygın ama yanlış.
  • Terminatorsuz kullanım: Özellikle uzun hatlarda terminatör kullanmamak, sinyal yansımalarına ve titremelere yol açar.
  • Mic kablosu ile DMX taşımak: Kısa mesafede idare edebilir ama uzun hat ve yüksek hızda ciddi stabilite kaybı yaratır.
  • Güç kabloları ile aynı kanalda gitmek: DMX kablolarını kuvvetli enerji hatlarıyla yan yana veya aynı kablo tavasında taşımak paraziti artırır.

Bu hataları en başta engellemek, sahnede sorun çözmekten her zaman daha ucuz ve daha az streslidir.

8. DMX512 Kontrolünde Yaygın Sorunlar ve Hızlı Giderme Rehberi

“Az önce her şey çalışıyordu, şimdi neden bozuldu?”
DMX ile çalışan herkesin en az bir kere sorduğu soru budur. İşte sahnede hızlıca uygulayabileceğiniz bir DMX sorun giderme check-list’i:

  1. DMX sinyali gerçekten geliyor mu?
    Bazı masalarda DMX OUT LED’i veya menüde “DMX OK” göstergesi vardır. Yoksa, mümkünse küçük bir DMX tester kullanın.
  2. Kablo sağlam mı?
    En sorunlu kabloyu zincirden çıkarıp doğrudan masadan problemli fixture’a kısa bir kablo ile gidin. Çalışıyorsa, sorun büyük ihtimalle ara kablodadır.
  3. Adresler doğru mu?
    Özellikle DIP switch kullanılan eski armatürlerde 1–2–4–8 kombinasyonlarını yanlış okumak çok kolaydır.
    Fixture’ın menüsünden veya DIP tablosundan adresleri tekrar kontrol edin.
  4. Terminasyon var mı?
    Özellikle uzun ve çok fixture’lı hatlarda, son armatürde terminatör yoksa anlık titremeler sık görülür. Terminatör takıp tekrar deneyin.
  5. Karışık 3-pin / 5-pin adaptörler?
    Yanlış lehimlenmiş ya da çapraz bağlantılı adaptörler, sinyali tamamen bozabilir.
    Mümkünse test edilmiş, güvenilir adaptörler kullanın.
  6. DMX hızı çok mu yüksek?
    Bazı eski veya düşük maliyetli cihazlar, maksimum DMX hızında stabil çalışamaz. Işık masanız izin veriyorsa “DMX speed” ayarını bir kademe düşürmeyi deneyin.

Bu adımları sırasıyla uygulamak, çoğu DMX problemini birkaç dakika içinde çözmenize yardımcı olur.
Özellikle büyük sistemlerde, bir DMX tester edinmek uzun vadede ciddi zaman kazandırır.

9. DMX512 Kontrolünün Artıları, Eksileri ve Art-Net / KNX ile İlişkisi

9.1. DMX512’nin Artıları

  • Dünyanın dört bir yanında kullanılan, oturmuş bir standart olması,
  • Farklı marka ve model armatürleri tek bir dilde birleştirmesi,
  • Hızlı tepki süresi ve düşük gecikme,
  • Kablolu yapı sayesinde kablosuz parazit ve gecikme sorunlarından uzak olması.

9.2. DMX512’nin Eksileri

  • Her şey için ayrı kablo gerektirmesi (özellikle büyük rig’lerde kablo yoğunluğu),
  • Tek evrende 512 kanal sınırı; çok fixture’lı sistemlerde birden fazla evrenle çalışmak zorunda olmak,
  • Topoloji hatalarına ve kötü kablo/konektör kalitesine karşı nispeten hassas olması.

9.3. Art-Net ve KNX ile Birlikte Kullanım

Bir önceki yazıda bahsettiğimiz gibi, Art-Net DMX verisini IP ağına taşıyarak,
çok evrenli sistemleri daha yönetilebilir hâle getirir. Tipik senaryo:

  • Işık masası → Art-Net çıkışı,
  • Sahne üzerinde Art-Net–DMX node’ları,
  • Node’lardan fixture’lara kısa DMX kabloları.

Bazı yüksek seviye projelerde, bina otomasyon sistemi (örneğin KNX) ile sahne/dinamik ışık sistemleri arasında entegrasyon istenebilir.
Bu durumda KNX tarafındaki kumandalar, gateway üzerinden DMX evrenlerinizdeki sahneleri tetikleyebilir.
Örneğin bir otel balo salonunda “konferans modu” butonuna basınca, KNX → DMX gateway üzerinden ışık masasına sahne değiştirme komutu gönderilebilir.

DMX, Art-Net ve KNX bir araya geldiğinde; bina genel aydınlatması, sahne ışıkları ve atmosfer efektleri tek senaryoda birleşebilir.
Bu seviyeye geçmek için önce sade bir dmx512 kontrolü altyapısını sağlam temellerle kurmak, ardından adım adım ağ ve otomasyon katmanları eklemek en sağlıklı yaklaşımdır.

10. Özet ve Son Söz

Bu ikinci bölümde, dmx512 kontrolü kavramını baştan sona bir kez daha gözden geçirdik:
tarihçesinden adres ve evren mantığına, RS-485’in teknik altyapısından paket yapısına,
ağ topolojisinden pratik sorun giderme tüyolarına kadar tüm resmi daha net görmenizi amaçladık.

Artık elinizde sadece bir “ışık masası” değil, nasıl çalıştığını gerçekten bildiğiniz bir kontrol sistemi var.
İster 24 kanallı

SSP BDMX24M, ister 48 kanallı

SSP PR348 kullanın; temel DMX mantığını doğru kurduğunuzda,
LED PAR’ları, movinghead robotları ve efekt cihazlarını çok daha bilinçli bir şekilde sahne tasarımınızın parçası hâline getirebilirsiniz.

Projenizin ölçeği büyüdükçe,

DMX Kontrol Masası kategorisindeki farklı SSP çözümlerini ve

Movinghead Robot seçeneklerini birlikte değerlendirerek, ihtiyacınıza en uygun DMX512 kontrollü sahne ışık sistemini kolayca oluşturabilirsiniz.
