Ses ve Işık Konnektörleri Rehberi: Sahnenin Gizli Kahramanları

Profesyonel sahne, stüdyo ve kurumsal AV sistemlerinin omurgasını
ses ve ışık konnektörleri oluşturur.
Ekipmanlarınız ne kadar iyi olursa olsun, zayıf bir konnektör zinciri tüm sistemi bozabilir.
Bu nedenle konnektör seçimi, sistem tasarımının ilk adımlarından biri olmalıdır.

Bu yazıda, farklı ses ve ışık konnektörleri türlerini, kullanım amaçlarını ve sahada işinizi kolaylaştıran pratik tüyoları anlatıyoruz.
Ayrıca Music Light Market’te sunduğumuz konnektör çeşitleri
üzerinden örnek vererek, gerçek kurulumlarda nasıl seçim yapabileceğinizi açıklıyoruz.

1. Ses ve Işık Konnektörleri Nedir ve Neden Önemlidir?

Kısaca söyleyelim: Konnektör, kablo ile cihazın buluştuğu noktadır.
Sinyal veya güç bu küçük parçadan geçer.
Bu yüzden konnektörler, çoğu zaman görünmeseler bile sistemin en kritik elemanları arasında yer alır.

Yanlış veya kalitesiz konnektörler şu sorunlara yol açabilir:

  • Sahne sırasında anlık kesilmeler ve cızırtılar
  • Gevşeyen ya da kırılan bağlantılar
  • Kurulumda zaman kaybettiren karmaşık kablo düzeni

Buna karşılık, doğru seçilmiş ses ve ışık konnektörleri net ses,
kararlı ışık kontrolü ve hızlı kurulum anlamına gelir.
Dolayısıyla proje planlarken, konnektör yapısını en başta düşünmek büyük avantaj sağlar.

2. Analog Ses Konnektörleri

2.1. XLR Konnektör: Mikrofon ve DMX’in Klasiği

Öncelikle XLR’den başlayalım. XLR, profesyonel ses dünyasında en çok kullanılan konnektör tipidir.
Mikrofon hatlarında, birçok balanslı line çıkışta ve bazı DMX 512 bağlantılarında karşımıza çıkar.
Kilitli gövde yapısı sayesinde sahnede çekilmelere karşı güvenli bir bağlantı sunar.

Daha teknik bilgi isterseniz, XLR pin dizilimi ve tarihçesi için

XLR konnektör sayfasını inceleyebilirsiniz.
Bu tür teknik kaynaklar, sistem tasarlarken size ek güven sağlar.

Pratikte ise Music Light Market’te yer alan konnektörler
kategorisindeki XLR fiş ve şase modelleriyle çoğu sahne ve stüdyo ihtiyacını rahatça karşılayabilirsiniz.

XLR için kısa tüyolar:

  • Mikrofon ve balanslı line hatlarında XLR ya da TRS kullanın; uzun mesafede RCA’dan kaçının.
  • Kabloyu asla fişten çekmeyin; her zaman kablo kılıfından tutarak çekin.
  • Uzun mesafelerde XLR, gürültüye karşı en güvenli çözümlerden biridir.

2.2. Jack, 3.5 mm ve RCA Konnektörler

İkinci grupta jack ve RCA konnektörler yer alır.
6.35 mm (1/4”) jack en çok gitar, bas ve klavye gibi enstrümanlarda kullanılır.
TS (mono) ve TRS (stereo ya da balanslı) türleri bulunur.
Buna ek olarak, 3.5 mm mini jack laptop ve telefon gibi taşınabilir cihazların standart ses çıkışıdır.

Öte yandan RCA (inch) daha çok hi-fi sistemlerde, ev sineması kurulumlarında ve basit AV bağlantılarında karşımıza çıkar.
Dengesiz yapısı nedeniyle çok uzun mesafeler için uygun değildir.
Bu yüzden RCA bağlantılarını mümkün olduğunca kısa tutmak daha sağlıklıdır.

Ayrıca XLR–RCA, XLR–jack ya da 3.5 mm–RCA gibi dönüştürücü adaptörler, karma sistemlerde büyük esneklik sağlar.
Bu adaptörlere ve benzer çözümlere, yine konnektörler sayfasından ulaşabilirsiniz.

3. Hoparlör Güç Hatları ve Speakon Konnektörler

Şimdi hoparlör tarafına bakalım. Amfi ile pasif hoparlör arasındaki kablo, yüksek güç taşır.
Bu hatta standart sinyal fişleri yerine özel hoparlör konnektörleri gerekir.
İşte bu nedenle profesyonel sistemlerde Speakon hoparlör konnektörleri öne çıkar.

Speakon, kilitlemeli ve yüksek akım taşımaya uygun bir yapıya sahiptir.
Dolayısıyla turne ve rental sistemlerde bağlantının kazara çıkmasını engeller.
Ayrıca büyük güce sahip sistemlerde güvenlik ve kararlılık sağlar.
Detaylı teknik bilgi için Neutrik’in speakON bilgi sayfasına göz atabilirsiniz.

Music Light Market üzerinde, 2 kutuplu ve 4 kutuplu Speakon çözümlerini
konnektörler başlığı altında bulabilirsiniz.
Böylece hoparlör kablolarınızı sisteminize uygun şekilde planlayabilirsiniz.

Speakon için öneriler:

  • Sub ve mid/high kombinasyonlarında 4 kutuplu Speakon ile iki hattı tek kablo üzerinden taşıyabilirsiniz.
  • Güç değeri yükseldikçe kablo kesitini artırın; ince kablo, hoparlör performansını zayıflatır.
  • Kabloları sahnede kenarda ve sabit güzergahta konumlandırın; böylece mekanik stres azalır.

4. Sabit Sistemlerde Çivi, Klemens ve Şase Tipi Konnektörler

Özellikle okul, AVM, otel ve ibadethanelerde kurulan merkezi müzik ve anons sistemleri
genellikle 100V hat ile çalışır.
Bu tür sabit projelerde, amplifikatör ve dağıtım panolarında vida klemens ya da çivi tipi bağlantılar sıkça kullanılır.

Bu tip sistemlerde kablo uçlarını çivi konnektör ile sonlandırmak, daha düzenli bir panel yapısı sağlar.
Ayrıca temas yüzeyi belirgin olduğu için, bakım sırasında arızalı hattı bulmak daha kolay olur.
Böylece servis süreleri kısalır ve sistem daha az kesinti yaşar.

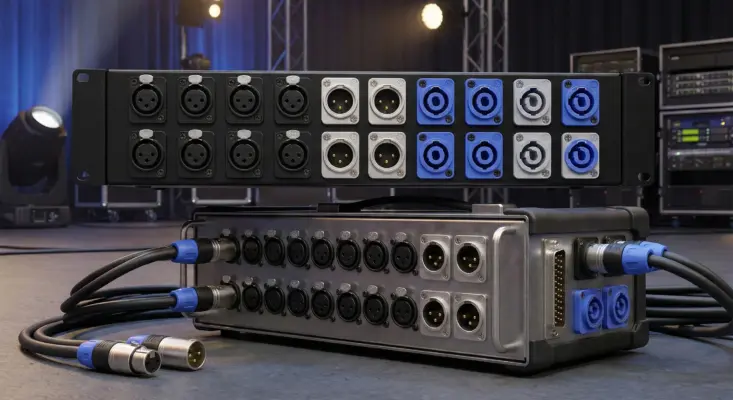

Buna ek olarak, rack panellerde kullanılan şase tipi XLR, Speakon, PowerCON ve RJ45
konnektörler; hem sahne kablolamasını sadeleştirir hem de cihaz giriş–çıkışlarını korur.
Bu tür çözümler için şase tipi konnektör ve stage box seçeneklerimizi inceleyebilirsiniz.

5. Dijital Ses ve Aydınlatma için Network Konnektörleri

Günümüzde birçok sistem artık dijital ses ve network tabanlı aydınlatma protokolleri kullanıyor.
Dante, AES67 ve AVB gibi ses protokolleri ile Art-Net ve sACN gibi aydınlatma protokolleri, Ethernet üzerinden çalışır.
Bu yüzden RJ45 tabanlı ses ve ışık konnektörleri en az XLR kadar önemli hâle geldi.

Burada kablonun kalitesi, ekranlama yapısı ve konnektörün sağlamlığı doğrudan sistem kararlılığını etkiler.
Özellikle sahnede kilit mekanizmalı etherCON tarzı çözümler çok daha güvenilir sonuç verir.
Buna ek olarak, ses ve ışık network’ünü ofis ağından ayırmak, veri trafiğini sade tutar.

Network bağlantıları için kısa ipuçları:

  • Ses ve ışık için ayrı bir switch kullanın; böylece ağ trafiğini kontrol etmek kolaylaşır.
  • Uzun mesafelerde sahne kullanımına uygun kablo ve konnektör tercih edin.
  • DMX–Art-Net çevirici cihazlarda kısa ve kaliteli RJ45 kablolar kullanın.

Daha geniş bir bakış için, genel stage lighting yazılarını da inceleyebilirsiniz.
Bu tür kaynaklar, konnektör seçiminin ışık tasarımındaki rolünü daha net anlamanıza yardım eder.

6. Işık Konnektörleri: DMX, Güç ve Güvenlik

Işık tarafında konnektörler, iki ana görevi üstlenir: DMX kontrol sinyalini taşımak ve armatüre güç sağlamak.
DMX 512 bağlantıları genellikle 3-pin veya 5-pin XLR üzerinden yapılır.
Bu noktada DMX için üretilmiş kablolar ve uyumlu ses ve ışık konnektörleri kullanmak önemlidir.
Mikrofon kablosu ile DMX hattı kurmak, uzun vadede titreme ve iletişim hatalarına yol açabilir.

LED projektörler, beam ve moving head armatürlerde güç bağlantısı için ise kilitlemeli PowerCON tarzı fişler sıkça karşımıza çıkar.
Bu yapı, sahnede güvenliği artırır ve fişin yanlışlıkla çıkmasını engeller.
Böylece live performans sırasında kesinti riski ciddi şekilde azalır.

7. Ses ve Işık Konnektörleri Seçerken 7 Temel Kriter

  1. Uygulama tipi: Mobil sahnelerde kilitli konnektör kullanın; sabit kurulumlarda panel ve klemens çözümlerini öne alın.
  2. Akım ve güç değeri: Hoparlör ve güç hatlarında, konnektörün maksimum akım değerini mutlaka kontrol edin.
  3. Sinyal tipi: Balanslı ya da dengesiz yapıya uygun konnektör tercih edin.
  4. Mekanik dayanım: Turne ve kiralık sistemlerde metal gövdeli modeller, kullanım ömrünü belirgin biçimde uzatır.
  5. Montaj kolaylığı: Büyük projelerde hızlı montaj imkânı sunan modeller, işçilik süresini azaltır.
  6. Standart uyumu: XLR, Speakon, RJ45 gibi konnektörlerde standart pin dizilimlerini koruyun.
  7. Yedek parça: Sık kullanılan konnektör modellerinden her zaman yedek bulundurun.

8. Sahnede ve Stüdyoda İşinizi Kolaylaştıran Pratik Tüyolar

  • Renk kodu kullanın: Mikrofon, enstrüman, DMX ve hoparlör kablolarını farklı renklerle işaretleyin.
  • Numaralandırma yapın: Stage box ve rack panellerde her noktaya numara verin.
  • Kablo bakımı yapın: Belirli aralıklarla konnektör ve kablo sonlarını kontrol edin.
  • Sinyal ve gücü ayırın: 220 V ve dimmer hatlarından olabildiğince uzak güzergâhlar seçin.
  • Yedek taşıyın: Önemli konser ve etkinliklerde sık kullanılan konnektörlerden mutlaka yedek bulundurun.

9. Music Light Market ile Doğru Konnektörü Bulmak

Sonuç olarak, ses ve ışık konnektörleri sahne ve stüdyo sistemlerinin görünmeyen
ancak en kritik parçalarıdır.
Doğru konnektör seçimi, daha güvenli bir kurulum ve daha temiz bir ses/ışık performansı anlamına gelir.
Ayrıca bakım sürecini de büyük ölçüde kolaylaştırır.

Music Light Market’te XLR’den Speakon’a, çivi konnektörden şase tipi panellere kadar pek çok çözümü tek çatı altında sunuyoruz.
Projelerinizde hangi konnektörü kullanmanız gerektiğinden emin değilseniz,
uzman ekibimizle birlikte en uygun yapıyı oluşturmanız için size destek olmaktan memnuniyet duyarız.

Bir sonraki kurulumunuzda yalnızca “kaç hoparlör, kaç mikrofon” diye değil;
“bu hat hangi ses ve ışık konnektörleri ile taşınıyor?” diye düşündüğünüzde,
sisteminizi bir üst seviyeye taşımış olacaksınız.
