Subwoofer Yerleşimi Rehberi: Cardioid ve End-Fire Dizilimlerle Bas Kontrolü

23
Ara

Canlı müzikte güçlü bas istiyorsanız, subwoofer yerleşimi sadece “sub’u sahnenin yanına koymak”tan ibaret değildir.
Doğru dizilimle hem seyirciye tok ve kontrollü bir alt frekans sunabilir, hem de sahne üzerindeki gürültüyü ve komşu şikâyetlerini ciddi şekilde azaltabilirsiniz.
Özellikle cardioid ve end-fire dizilimler, modern konser sistemlerinde standart hâle gelmiş durumda.

Bu yazıda, sahada pratik uygulayabileceğiniz bir subwoofer yerleşimi rehberi hazırladık.
Temel akustik mantığını, cardioid ve end-fire sub dizilimlerinin nasıl kurulduğunu, mesafe ve delay hesaplarını, ayrıca MusicLightMarket’teki subbass hoparlörler ile kurabileceğiniz örnek sistemleri adım adım anlatacağız.

1. Subwoofer Yerleşimi Neden Bu Kadar Önemli?

Subwoofer’lar sahnenin “gizli kahramanlarıdır”.
Ancak yanlış yerleşimle bu kahramanlar, seyirciyi yoran çamurlu bir bas, sahne üstünde uğultu ve mekân dışında rahatsız edici bir gürültü kaynağına dönüşebilir.

Özellikle düşük frekanslar, dalga boyu uzun olduğu için her yöne yayılma eğilimindedir.
Bu nedenle, kontrolsüz bir sub dizilimi:

  • Önde “power alley” denen dar ve aşırı güçlü bas çizgisi,
  • Yanlarda ve ortada basın neredeyse kaybolduğu “ölü bölgeler”,
  • Sahne arkasında rahatsız edici bas birikimi,
  • Dış mekânda komşu alanlara taşan gürültü

gibi sonuçlar doğurur.
Dünya çapında markalar bu sorunları çözmek için cardioid subwoofer ve yönlendirilmiş sub array tasarımları geliştiriyor.
Siz de temel prensipleri anladığınızda, kendi sistemlerinizde benzer sonuçlara yaklaşabilirsiniz.

2. Subwoofer Yerleşimi İçin Temel Kavramlar

2.1. Dalga boyu ve mesafe ilişkisi

Sub dizilimlerini anlamak için önce dalga boyu kavramını bilmek gerekir.
Kısaca; frekans düştükçe dalga boyu uzar.
Örneğin yaklaşık hesapla:

  • 40 Hz ≈ 8,5 metre dalga boyu
  • 80 Hz ≈ 4,3 metre dalga boyu
  • 100 Hz ≈ 3,4 metre dalga boyu

Cardioid ve end-fire dizilimlerde kullandığınız subwoofer arası mesafe genellikle hedef frekansın ¼ dalga boyu civarındadır.
Bu sayede, belirli bir yönde fazlar toplanır; diğer yönde birbirini yok eder.

2.2. Faz ve delay

İkinci kritik konu faz ve delay ilişkisidir.
Bir sub’un çıkışına delay eklediğinizde, dalganın zamandaki konumunu kaydırırsınız.
Bu da belirli bir yönde toplanma (konstrüktif girişim), diğer yönde ise iptal (destrüktif girişim) yaratır.

Bu mantık; cardioid, gradient ve end-fire sub dizilimlerinin tamamının temelini oluşturur.
Profesyonel markaların cardioid sub sistemleri de aynı akustiği daha kompakt kutu tasarımlarına uygular.

3. Klasik Subwoofer Yerleşimi Senaryoları

İleri seviye dizilimlere geçmeden önce sahada en sık gördüğümüz üç basit yerleşimi netleştirelim.

3.1. Tek nokta (center cluster) sub yerleşimi

Subwoofer’ları sahnenin ortasında, mümkün olduğunca birbirine bitişik yerleştirirsiniz.
Bu yöntem:

  • Basın sahne önünde daha düzgün dağılmasını sağlar.
  • Yanlarda “bas çukurları”nı azaltır.
  • Kurulumu hızlıdır.

Dezavantajı ise stereo hissinin neredeyse olmaması ve sahne arkasına yine epey bas gitmesidir.

3.2. Sol–sağ (L/R) sub yerleşimi

İki sub yığını (stack) sahnenin sol ve sağına yerleştirilir.
Görüntü olarak simetrik görünse de akustik olarak çok simetrik değildir.
Ortada çok güçlü bir “power alley”, yanlarda ise iptaller oluşur.
Bu yerleşim özellikle rock ve DJ setlerde sık kullanılır ama kontrollü bir çözüm değildir.

3.3. Yayılmış (broadside) sub array

Subwoofer’ları sahnenin ön hattı boyunca yan yana dizer, aralarındaki mesafeyi dalga boyuna göre ayarlarsınız.
Doğru mesafelerle, bas enerjisini öne doğru “sıkıştırabilir” ve yanlara daha az sızdırabilirsiniz.
Bu yapı, cardioid ve end-fire dizilimler için başlangıç noktasıdır.

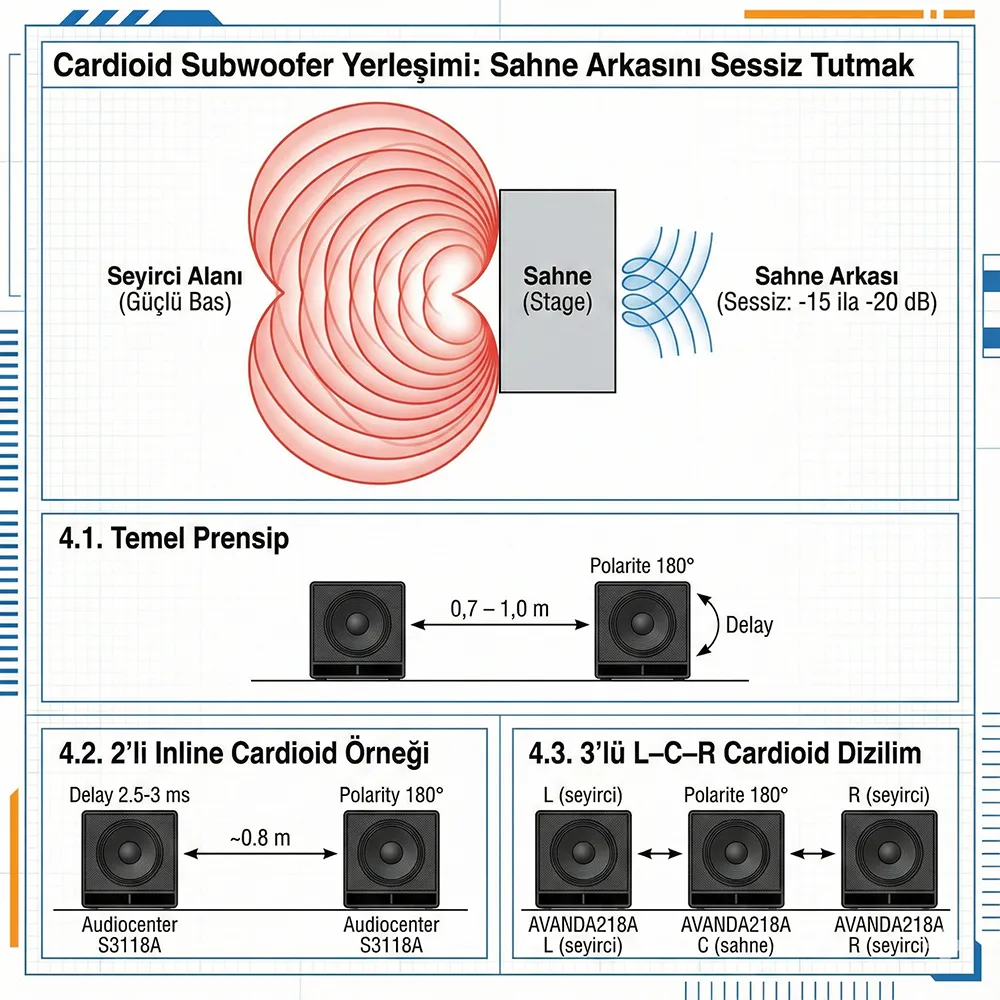

4. Cardioid Subwoofer Yerleşimi: Sahne Arkasını Sessiz Tutmak

Cardioid subwoofer yerleşimi, sahnenin arkasındaki bas enerjisini azaltmak için geliştirilmiş yönlü bir dizilimdir.
Hedef; seyircinin bulunduğu alana güçlü bas göndermek, sahne arkasında ise −15 ila −20 dB civarında bir azalma sağlayabilmektir.

4.1. Cardioid dizilimin temel prensibi

En basit cardioid dizilim, iki subwoofer ile yapılır:

  • Bir sub önde, diğeri arkada (ya da tam tersi),
  • Aralarında yaklaşık 0,7 – 1,0 metre mesafe,
  • Arkada duran sub ters faz (180° polarite) çevrilir,
  • Öndeki ya da arkadaki sub’a küçük bir delay verilir.

Bu durumda, ön tarafta dalgalar üst üste binerek güçlenir; arkada ise fazlar zıt konuma geldiği için birbirini iptal eder.
Sonuçta kardiyoide benzeyen bir yayılım paterni oluşur.

4.2. 2’li inline cardioid örneği (pratik ayar)

Diyelim ki sahnede iki adet 18” aktif subunuz var.
Örneğin Audiocenter S3118A gibi DSP kontrollü bir model kullandığınızı düşünelim.

  1. İki subwoofer’ı sahne önünde, biri diğerinin arkasında olacak şekilde dizin (inline).
  2. Aralarına yaklaşık 0,8 metre mesafe bırakın (hedef frekans ~100 Hz civarı ise).
  3. Arkadaki subwoofer’ın polaritesini 180° çevirin.
  4. Öndeki sub’a yaklaşık 2,5–3 ms delay verin.
  5. Pink noise çalın, sahnenin arkasında ve önünde dolaşarak farkı dinleyin.

Birçok durumda, özellikle Audiocenter AVANDA218A gibi çift 18” güçlü subbass hoparlörlerle cardioid dizilim, müzisyenlerin sahnedeki “uğultu” şikâyetini ciddi biçimde azaltır.

4.3. 3’lü cardioid dizilim (L–C–R alt yapısı)

Üç subwoofer’ı sahne önünde L–C–R şeklinde dizer, ortadakini sahne içine, yanlardakileri seyirciye doğru bakacak şekilde çevirebilirsiniz.
Ortadaki sub ters fazda çalışırken, yanlara küçük delay’ler vererek sahne arkasını daha da “temiz” hâle getirmek mümkündür.

Bu yapı özellikle club ve küçük açık hava sahnelerinde kompakt, ama oldukça yönlü bas kontrolü sağlar.

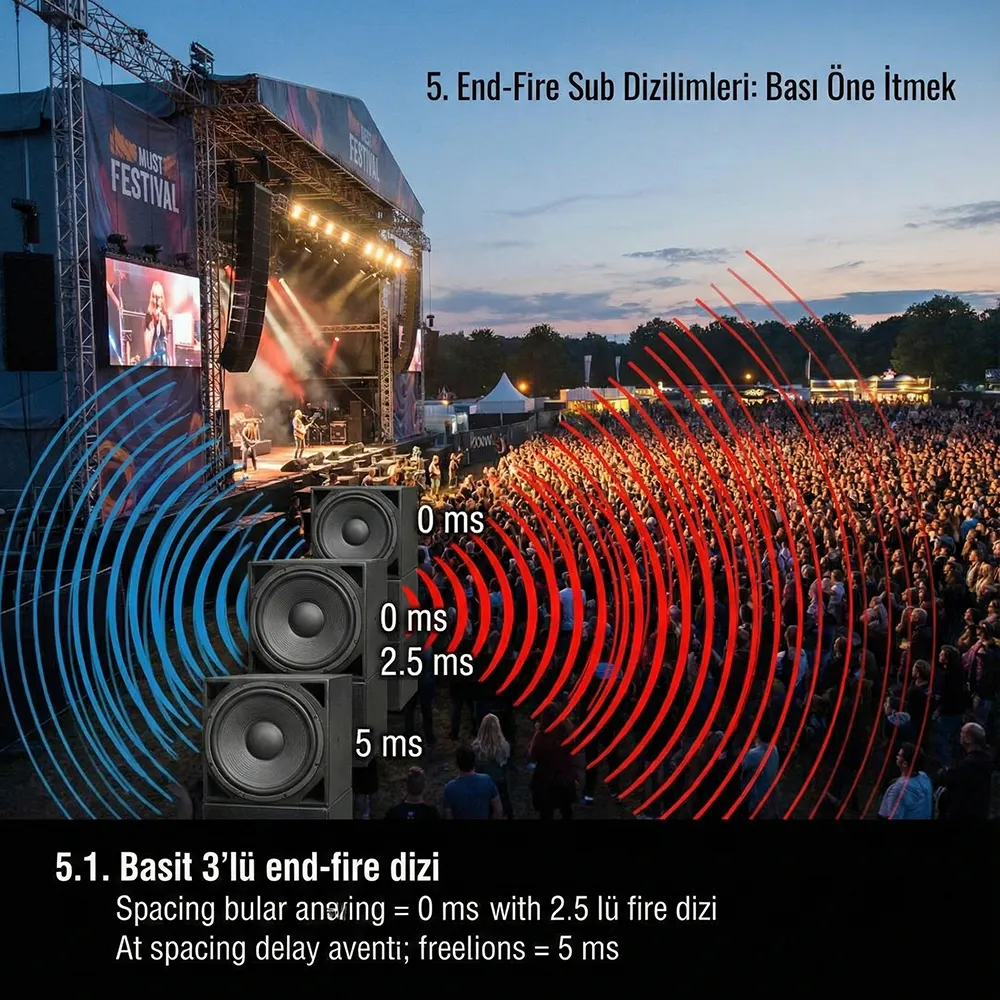

5. End-Fire Sub Dizilimleri: Bası Öne Doğru İtmek

End-fire subwoofer dizilimleri ise daha çok açık hava festivallerinde, seyirci alanına uzun mesafe boyunca bas taşımanız gerektiğinde devreye girer.
Amaç; bas enerjisini öne “ittirmek” ve arka tarafta mümkün olduğunca iptal oluşturmaktır.

5.1. Basit 3’lü end-fire dizi

  1. Üç subwoofer’ı seyirciye doğru bakacak şekilde arka arkaya dizin.
  2. Her biri arasında 0,7–1,0 metre mesafe bırakın.
  3. En öndeki sub’a delay vermeyin (0 ms).
  4. Ortadaki sub’a yaklaşık 2–3 ms delay verin.
  5. En arkadaki sub’a bunun iki katı kadar delay verin (örneğin 4–6 ms).

Öne doğru yürüdüğünüzde, basın “toplanarak” daha tok ve uzun mesafe gittiğini duyarsınız.
Sahne arkasına geçtiğinizde ise belirgin bir azalma hissedersiniz.

5.2. Ne zaman end-fire tercih etmeli?

  • Bir festival veya büyük açık hava konserinde,
  • Subwoofer’ları sahnenin önünde derinlemesine istifleyebildiğinizde,
  • Uzak mesafede bile homojen bas dağılımı istediğinizde.

Kapalı mekânlarda, sahne önü alanı ve tavan yükseklikleri kısıtlı olduğu için end-fire yerine çoğu zaman cardioid ve klasik center cluster daha pratik olur.

6. MusicLightMarket Ürünleriyle Örnek Subwoofer Sistemleri

Teoriyi pratiğe dökmek için, subwoofer yerleşiminin bazı gerçek sistem örneklerine bakalım.
Aşağıdaki öneriler, elimizdeki ürünleri kullanarak hazırlanmış “senaryo” çözümleridir:

6.1. Küçük bar veya restoran: 2x kompakt sub

30–80 kişilik mekânlarda, çok agresif olmayan ama dolgun bir bas istersiniz.
Bu durumda:

  • 2 adet kompakt aktif sub (örneğin kategori içinden 12–15” sınıfı modeller),
  • Sahne önünde center cluster olarak yan yana dizilim,
  • Üstlerine 2 adet full-range hoparlör (pole mount ile).

Bu senaryoda, aktif subbass seçeneklerimiz arasından Behringer, Alto veya Mackie gibi modellerle şık ve pratik bir çözüm kurabilirsiniz.

6.2. Canlı müzik sahnesi: 2x Audiocenter S3118A ile cardioid stack

Daha güçlü bir rock kulübü ya da canlı müzik sahnesinde, sahne üzerindeki bas uğultusunu azaltmak için iki adet Audiocenter S3118A aktif subwoofer ile cardioid dizilim idealdir.
Bir sub önde, diğeri arkada olacak şekilde istifleyip, DSP üzerinden polarite ve delay ayarlarını yaparak hem seyirciye güçlü bas verebilir, hem de sahne arkasını “nefes alır” hâle getirebilirsiniz.

6.3. Açık hava etkinliği: Audiocenter AVANDA218A ile genişletilebilir sistem

Açık havada 500+ kişilik etkinliklerde, 2×18” subwoofer’lar oyunun kurallarını değiştirir.
Örneğin 4 veya 6 adet Audiocenter AVANDA218A ile geniş bir broadside veya end-fire dizilim kurabilirsiniz.
Bu noktada dijital prosess (DSP) ve delay yönetimi kritik hâle gelir; buna rağmen temel prensipler aynıdır.

6.4. Club veya DJ set-up: Turbosound iQ18B ile derin bas

Elektronik müzik ağırlıklı DJ performanslarında, 18” subların “derin vurması” gerekir.
Örneğin Turbosound iQ18B 18″ 3000 Watt Aktif Subbass, 3000W RMS gücü ve geniş frekans aralığı ile bu tür kurulumlar için idealdir.
İki veya dört adet iQ18B’yi sahne önünde cluster veya genişletilmiş array konfigürasyonunda kullanarak hem dans pistinde tok bir bas, hem de çevre alanlarda daha kontrollü bir enerji elde edebilirsiniz.

7. Sahada Hızlı Test ve Ayar İçin Pratik Kontrol Listesi

Teori bir yere kadar; asıl sınav, sahada yaptığınız testlerdir.
Aşağıdaki kontrol listesi, her kurulumda işinizi kolaylaştırır:

  • 1. Kutular aynı yöne bakıyor mu?
    Subwoofer’ların hepsinin gerçekten seyirciye baktığını ve polaritelerin doğru olduğunu kontrol edin.
  • 2. Polarite testi yapın.
    Bir sub’un polaritesini ters çevirip sahnede dolaşın; basın nerede çöktüğünü ve nerede toplandığını dinleyin.
  • 3. Pink noise veya sabit kick loop kullanın.
    Karşılaştırma için sabit bir kaynak şarttır.
  • 4. Önde ve arkada gezinin.
    Cardioid veya end-fire dizilimde, sahne arkasında belirgin bir azalma duymanız gerekir.
  • 5. Delay değerlerini küçük adımlarla değiştirin.
    0,5–1 ms’lik adımlar bazen sahnede büyük fark yaratır.
  • 6. Mümkünse ölçüm yazılımı kullanın.
    Smaart, SATlive gibi araçlarla faz ve SPL grafikleri almak, kulakla duyamadığınız detayları ortaya çıkarır.

Bu adımları her kurulumda tekrar etmek, zamanla kendi “saha kütüphanenizi” oluşturmanızı sağlar.
Hangi mekânda hangi dizilim daha iyi çalışıyor, daha iyi anlarsınız.

8. Yaygın Subwoofer Yerleşimi Hataları ve Çözümleri

  • Hata: Sub’ları rastgele sağa sola koymak.
    Çözüm: Mümkün olduğunca birbirine bitişik kullanın. Gerekirse center cluster’la başlayın.
  • Hata: Faz/polariteyi “deneme-yanılma” ile bırakmak.
    Çözüm: En azından kick ve bas gitarı referans alarak sistematik şekilde polarite ve delay kontrolü yapın.
  • Hata: Subs + üst sistem arasındaki crossover’ı rastgele seçmek.
    Çözüm: Sub ve üst hoparlörün üretici önerilerini inceleyin. Tipik olarak 80–100 Hz civarı iyi bir başlangıçtır.
  • Hata: Sadece sayılara bakmak.
    Çözüm: Hesap önemli, fakat her mekân farklıdır. Kulağınızla mutlaka kontrol edin; gerekirse küçük düzeltmeler yapın.

Bu hataları azaltmak, yalnızca basın kalitesini değil, genel miksin netliğini de yükseltir.
Vokal, gitar ve klavyeler, gereksiz alt frekans yükünden kurtulduğunda çok daha temiz duyulur.

9. Dış Kaynaklardan Öğrenebileceğiniz İleri Teknikler

Sub dizilimleri konusunda daha derine inmek isterseniz, akademik ve üretici kaynaklarını da inceleyebilirsiniz.
Örneğin, Purdue Üniversitesi’nin sub array ve steering mantığını anlattığı ders notları ile, cardioid ve gradient dizilim türlerinin görsel örneklerini bulmak mümkün.
Ayrıca, d&b audiotechnik gibi üreticilerin cardioid sub ve sabit kurulum çözümlerine dair teknik makaleleri, yönlü alt frekans kontrolünün gerçek proje örneklerini sunar.

Hem bu tür kaynaklar hem de kendi saha deneyimleriniz birleştiğinde, subwoofer yerleşimi artık “kara büyü” olmaktan çıkar; ölçülebilir ve yönetilebilir bir araç hâline gelir.

Sonuç: Doğru Subwoofer Yerleşimi ile Temiz, Kontrollü ve Güçlü Bir Bas

Özetle, subwoofer yerleşimi sahne sesinin belki de en kritik unsurlarından biridir.
Doğru dizilimle hem seyirciye daha tutarlı bir deneyim sunarsınız, hem de sahne üzerindeki müzisyenlerin “boğuk bas” şikâyetini azaltırsınız.
Cardioid ve end-fire dizilimler sayesinde, eskiden sadece büyük turnelerde gördüğümüz profesyonel bas kontrolünü artık çok daha ulaşılabilir kurulumlarla elde etmek mümkün.

Kendi projelerinizde hangi dizilimin daha iyi çalışacağı konusunda kararsızsanız,
subbass hoparlör kategorimizi inceleyebilir ve MusicLightMarket ekibine danışabilirsiniz.
Birlikte, mekanınıza ve kullanım senaryonuza en uygun subwoofer yerleşimi ve ürün kombinasyonunu planlayabiliriz.
